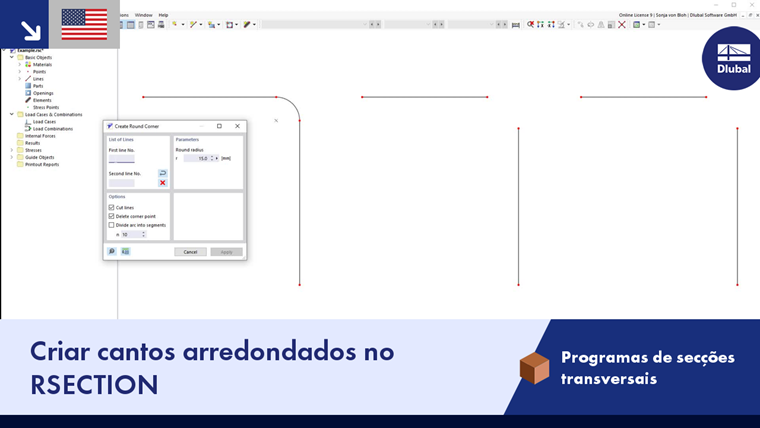

A função Arredondar canto cria um novo arco no ponto de interseção de duas linhas, arredondando assim a área do canto. Para isso, abra a função Arredondar canto no menu Ferramentas. Como alternativa, utilize o botão
na barra de ferramentas CAD. Não é necessário selecionar previamente as linhas.

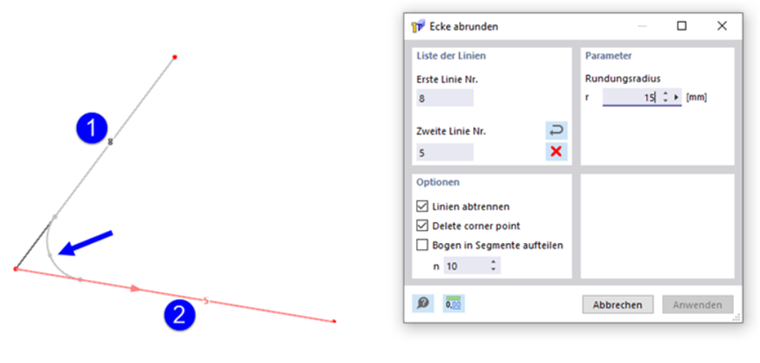

Parâmetros
Indique o raio de arredondamento r do arco que deve ser criado entre as linhas.
Opções
Se a caixa de seleção 'Separar linhas' estiver ativa, os prolongamentos das linhas originais na área do canto serão apagados após a criação do arredondamento.
A opção 'Apagar ponto de canto' também remove o ponto no ponto de interseção original.
Com a caixa de seleção 'Dividir arco em segmentos', é possível subdividir o arco em n segmentos retos.
Lista de linhas
As linhas podem ser selecionadas na janela de trabalho com um clique do mouse, ou os números das linhas podem ser introduzidos diretamente nos campos de entrada. Ao introduzir diretamente os números das linhas, pode-se trocar o primeiro número de linha com o segundo usando o botão
e apagar os números de linha com o botão
.
