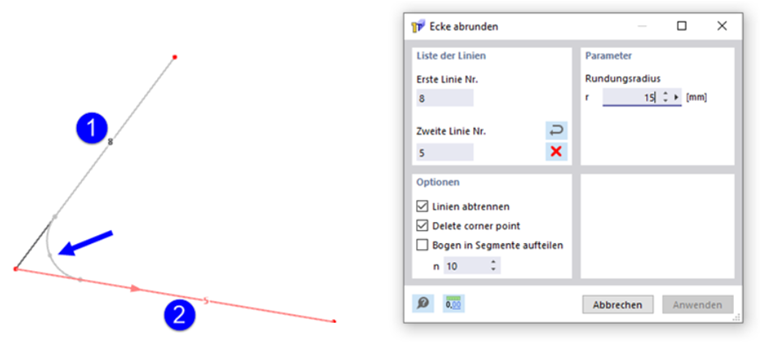

La fonction Arrondir un angle crée un nouvel arc au point d’intersection de deux lignes et arrondit ainsi la zone d’angle. Pour cela, ouvrez la fonction Arrondir un angle dans le menu Outils. Vous pouvez également utiliser le bouton
dans la barre d’outils CAD. Il n’est pas nécessaire de sélectionner les lignes au préalable.
Paramètres
Indiquez le rayon d’arrondi r de l’arc à créer entre les lignes.
Options
Si la case 'Séparer les lignes' est activée, les parties excédentaires des lignes d’origine dans la zone d’angle sont supprimées après la création de l’arrondi.
L’option 'Supprimer le point d’angle' supprime également le point à l’intersection d’origine.
La case 'Diviser l’arc en segments' vous permet de subdiviser l’arc en n segments droits.
Liste des lignes
Vous pouvez sélectionner les lignes dans la fenêtre de travail par un clic de souris ou saisir directement les numéros de ligne dans les champs de saisie. Lors de la saisie directe des numéros de ligne, vous pouvez utiliser le bouton
pour permuter le premier numéro de ligne avec le second et le bouton
pour supprimer les numéros de ligne.
