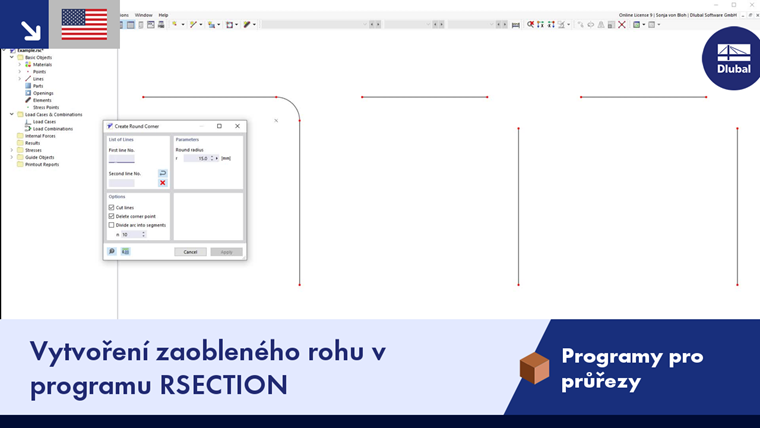

Funkce Zaoblit roh vytvoří nový oblouk v průsečíku dvou linií a tím zaoblí oblast rohu. Tuto funkci vyvolejte v nabídce Nástroje pod položkou Zaoblit roh. Alternativně můžete použít tlačítko
na CAD panelu nástrojů. Linie není nutné předem vybírat.

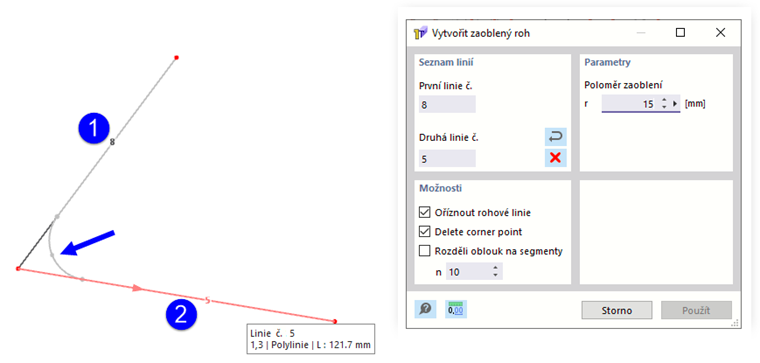

Parametry
Zadejte zaoblovací poloměr r oblouku, který má být vytvořen mezi liniemi.
Možnosti
Je-li aktivní zaškrtávací políčko 'Přerušit linie', odstraní se po vytvoření zaoblení přesahy původních linií v oblasti rohu.
Volba 'Smazat vrchol' odstraní také bod v původním průsečíku.
Pomocí zaškrtávacího políčka 'Rozdělit oblouk na segmenty' můžete oblouk rozdělit na n přímých segmentů.
Seznam linií
Linií můžete v pracovním okně vybírat kliknutím myší nebo přímo zadat čísla linií do vstupních polí. Při přímém zadání čísel linií můžete pomocí tlačítka
zaměnit první číslo linie s druhým a pomocí tlačítka
čísla linií smazat.
