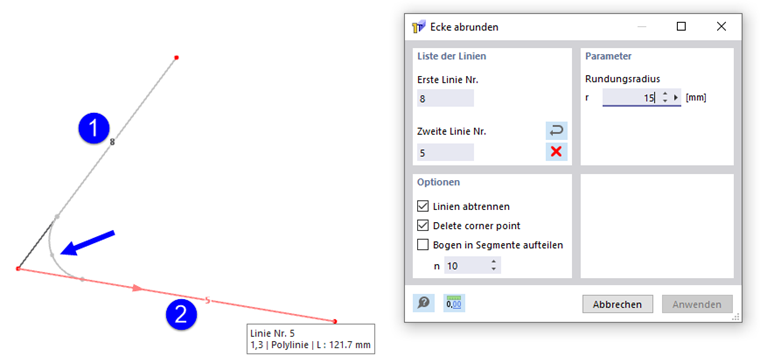

Die Funktion Ecke abrunden erzeugt einen neuen Bogen am Schnittpunkt zweier Linien und rundet so den Eckbereich aus. Rufen Sie hierzu die Funktion Ecke abrunden im Menü Extras auf. Die Linien müssen Sie vorher nicht selektieren.
Parameter
Geben Sie den Rundungsradius r des Bogens an, der zwischen den Linien erzeugt werden soll.
Optionen
Ist das Kontrollfeld 'Linien abtrennen' aktiv, so werden nach dem Erzeugen der Ausrundung die Überstände der ursprünglichen Linien im Eckbereich gelöscht.
Die Option 'Eckpunkt löschen' entfernt auch den Punkt im ursprünglichen Schnittpunkt.
Mit dem Kontrollfeld 'Bogen in Segmente aufteilen' können Sie den Bogen in n gerade Segmente unterteilen.
Linienliste
Die Linien können Sie im Arbeitsfenster per Mausklick auswählen oder die Liniennummern direkt in den Eingabefeldern eingeben. Bei der direkten Eingabe der Liniennummern können Sie mit der Schaltfläche
die erste Liniennummer mit der zweiten vertauschen und mit der Schaltfläche
die Liniennummern löschen.
