Vrstvy umožňují strukturovat objekty pro zobrazení podle určitých kritérií. Jsou srovnatelné s funkcemi CAD programů pro zobrazování a skrývání jednotlivých vrstev („hladin“) ve výkresu. Mezi objekty, které lze spravovat ve vrstvách, patří nejen objekty modelu, jako jsou body, prvky nebo části, ale také pomocné objekty, jako jsou kótování.
Pomocí barvy a stylu čáry lze každé vrstvě přiřadit specifické vlastnosti zobrazení. Vrstvy lze také uzamknout, aby objekty nebyly omylem posunuty nebo smazány.

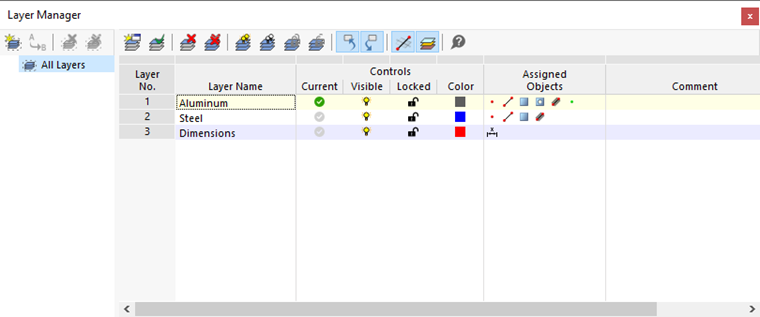

Správce vrstev
Vrstvy se spravují ve Správci vrstev. Zde můžete vytvářet nové vrstvy, zapínat a vypínat viditelnost vrstev nebo uzamknout úpravy vrstvy.
Pro otevření Správce vrstev použijte jednu z následujících možností:

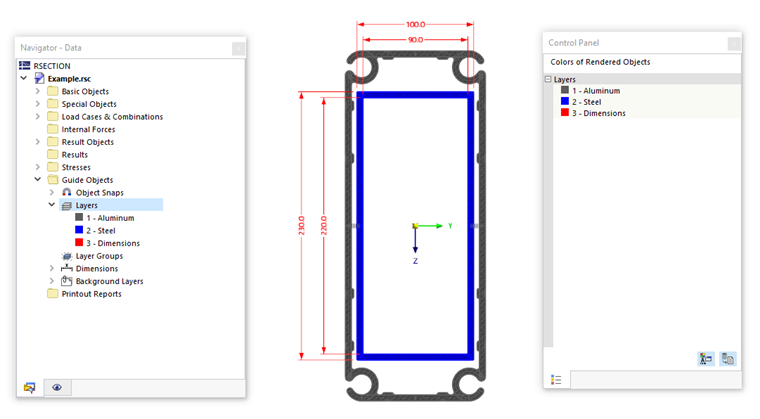

- Dvakrát klikněte v Navigátoru - Data na položku v kategorii Pomocné objekty → Vrstvy.
- Aktivujte tlačítko
na panelu nástrojů. - Použijte nabídku Zobrazit → Správce vrstev.
V Navigátoru je obvykle přítomna pouze položka 'Všechny vrstvy'. Pokud jste vytvořili skupiny vrstev, zobrazí se také. Pomocí dílčích položek lze vrstvy cíleně spravovat: V tabulce se zobrazí pouze vrstvy vybrané skupiny vrstev.
Tabulka
Tabulka nabízí nejen seznam všech vrstev, ale také možnosti ovládání zobrazení. Jednotlivé sloupce znamenají:
| Sloupec | Obsah a možnosti |
|---|---|
| Číslo vrstvy | Číslo vrstvy |
| Název vrstvy | Uživatelsky definované označení vrstvy |
| Aktuální | Pracovní vrstva pro umisťování nových objektů |
| Viditelná | Možnost ovládání zobrazení objektů vrstev |
| Uzamčena | Možnost ovládání úprav objektů vrstev |
| Barva | Barevné provedení objektů vrstev |
| Přiřazené objekty | Typy objektů vrstvy ve znázornění symbolů (body, prvky, kótování atd.) |
| Komentář | Uživatelsky definovaná poznámka |
Tlačítka
Tlačítka na panelu nástrojů Správce vrstev mají následující funkce:
| Tlačítko | Funkce |
|---|---|
|
Vytvoří novou skupinu vrstev (viz kapitola Skupiny vrstev) |
|
Umožňuje přejmenovat vybranou skupinu vrstev |
|
Smaže vybranou skupinu vrstev |
|
Smaže všechny skupiny vrstev |
|
Vytvoří novou vrstvu |
|
Nastaví vybranou položku jako aktuální vrstvu (alternativa: kliknutí do sloupce 'Aktuální') |
|
Smaže vybranou vrstvu |
|
Smaže všechny skupiny vrstev |
|
Aktivuje viditelnost pro všechny vrstvy |
|
Skryje všechny vrstvy |
|
Uzamkne všechny vrstvy (objekty nelze upravovat) |
|
Odemkne všechny vrstvy |
|
Umožňuje zobrazit objekty označené v tabulce jako výběr v grafice |
|
Umožňuje zobrazit objekty vybrané v grafice zvýrazněně v tabulce |
|
Zobrazí neviditelné objekty průhledně nebo vůbec |
|
Zobrazí objekty v barvách vrstev (viz oddíl Renderování) |

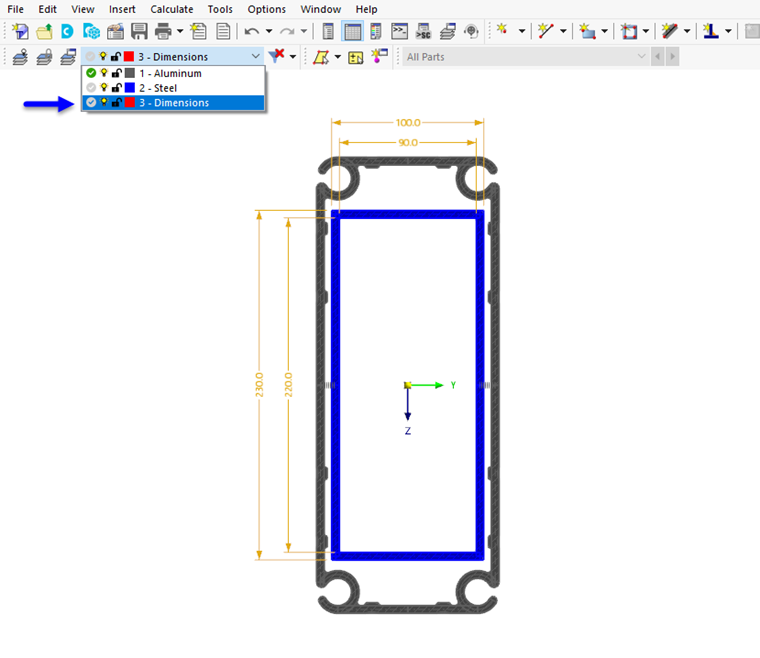

Přiřazení objektů vrstvě
Pro správu objektů ve vrstvách můžete postupovat následovně:
- Vytvořte ve Správci vrstev pomocí tlačítka
jednu nebo více vrstev.
- Zadejte vhodná označení a zkontrolujte přednastavené parametry, jako je barva nebo zobrazení čar.
- Vyberte v pracovním okně objekty, které chcete přiřadit vrstvě.
- Vyberte v panelu nástrojů příslušnou vrstvu ze seznamu.
Přiřazené objekty se ve Správci vrstev zobrazí se symboly pro body, prvky, části atd. (viz obrázek Správce vrstev).
Nové objekty se vždy přiřazují aktuální vrstvě. Tato vrstva je ve Správci vrstev označena symbolem
.
Panel nástrojů
Na panelu nástrojů pracovního okna máte několik možností nastavení vrstev.
Pole zobrazuje aktuální vrstvu. V seznamu můžete vybrat jinou vrstvu a nastavit ji jako aktuální. Změna se synchronizuje se Správcem vrstev: Tato vrstva obdrží symbol
.
Můžete – jak je popsáno výše – vybrat objekty a pomocí seznamu je přiřadit určité vrstvě. Symboly před označením vrstvy ukazují, zda je aktuální vrstva viditelná nebo uzamčená.
Tlačítka mají následující funkce:
| Tlačítko | Funkce |
|---|---|
|
Zobrazí nebo skryje vybranou vrstvu |
|
Uzamkne nebo odemkne vybranou vrstvu |
|
Přejde ve Správci vrstev na řádek vybrané vrstvy pro úpravy |
Renderování
Každé vrstvě je automaticky přiřazena barva. Barvy však můžete přizpůsobit:
- Dvakrát klikněte v tabulce Správce vrstev na barvu.
- V dialogu Vybrat barvu vrstvy určete vhodnou barvu.

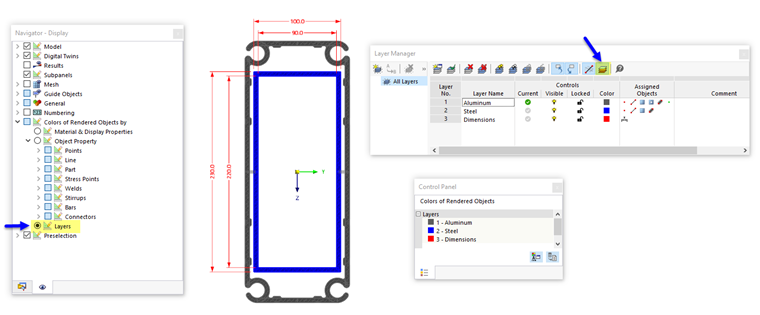

Aby se objekty zobrazily v barvách vrstev, je nutné odpovídající nastavení zobrazení. Tyto barvy lze aktivovat dvěma způsoby:
- Správce vrstev tlačítko
na panelu nástrojů pro zobrazení objektů v barvě materiálu nebo vrstvy
- Navigátor - Zobrazit: kategorie Barvy renderovaných objektů podle → Vrstvy
V ovládacím panelu můžete zkontrolovat barvy, které jsou přiřazeny objektům v každé viditelné vrstvě.
