Strato consente di strutturare gli oggetti per la visualizzazione in base a determinati criteri. È paragonabile alle funzioni dei programmi CAD per mostrare e nascondere i singoli strati ("livelli") nel disegno. Gli oggetti che possono essere gestiti negli strati includono non solo oggetti del modello come punti, elementi o parti, ma anche oggetti guida come le quotature.
Tramite il colore e lo stile della linea, è possibile assegnare proprietà di visualizzazione specifiche a ogni strato. Gli strati possono anche essere bloccati in modo che gli oggetti non vengano spostati o eliminati accidentalmente.
Gestore strati
Gli strati sono gestiti nel Gestore strati. Qui è possibile creare nuovi strati, attivare o disattivare la visibilità degli strati o bloccare la modifica di uno strato.
Utilizzare una delle seguenti opzioni per aprire il Gestore strati:
- Fare doppio clic nel Navigatore - Dati su una voce nella categoria Oggetti guida → Strato.
- Attivare il pulsante
nella barra degli strumenti. - Utilizzare il menu Visualizza → Gestore strati.
Nel Navigatore è normalmente presente solo la voce 'Tutti gli strati'. Se sono stati creati gruppi di strati, vengono visualizzati anche questi. Le voci secondarie consentono di gestire gli strati in modo mirato: nella tabella vengono elencati solo gli strati del gruppo di strati selezionato.
Tabella
La tabella non offre solo una panoramica di tutti gli strati, ma anche opzioni di controllo per la visualizzazione. Le singole colonne significano:
| Colonna | Contenuto e opzioni |
|---|---|
| Strato n. | Numero dello strato |
| Nome dello strato | Designazione personalizzata dello strato |
| Corrente | Strato di lavoro per inserire nuovi oggetti |
| Visibile | Opzione di controllo per la visualizzazione degli oggetti degli strati |
| Bloccato | Opzione di controllo per la modifica degli oggetti degli strati |
| Colore | Colorazione per gli oggetti degli strati |
| Oggetti assegnati | Tipi di oggetto dello strato in rappresentazione simbolica (punti, elementi, quotature, ecc.) |
| Commento | Nota personalizzata |
Pulsanti
I pulsanti nella barra degli strumenti del Gestore strati hanno le seguenti funzioni:
| Pulsante | Funzione |
|---|---|
|
Crea un nuovo gruppo di strati (vedere il capitolo Gruppi di strati) |
|
Consente di rinominare il gruppo di strati selezionato |
|
Elimina il gruppo di strati selezionato |
|
Elimina tutti i gruppi di strati |
|
Crea un nuovo strato |
|
Imposta la voce selezionata come strato corrente (alternativa: fare clic nella colonna 'Corrente') |
|
Elimina lo strato selezionato |
|
Elimina tutti i gruppi di strati |
|
Attiva la visibilità per tutti gli strati |
|
Nasconde tutti gli strati |
|
Blocca tutti gli strati (gli oggetti non possono essere modificati) |
|
Sblocca tutti gli strati |
|
Consente di visualizzare gli oggetti contrassegnati nella tabella come selezione nella grafica |
|
Consente di visualizzare gli oggetti selezionati nella grafica evidenziati nella tabella |
|
Visualizza gli oggetti non visibili come trasparenti o per niente |
|
Visualizza gli oggetti nei colori degli strati (vedere la sezione Rendering) |
Assegnare oggetti a uno strato
Per gestire gli oggetti negli strati, procedere come segue:
- Creare uno o più strati nel Gestore strati con il pulsante
.
- Inserire le designazioni appropriate e verificare i parametri preimpostati come colore o rappresentazione della linea.
- Selezionare nella finestra di lavoro gli oggetti che si desidera assegnare a uno strato.

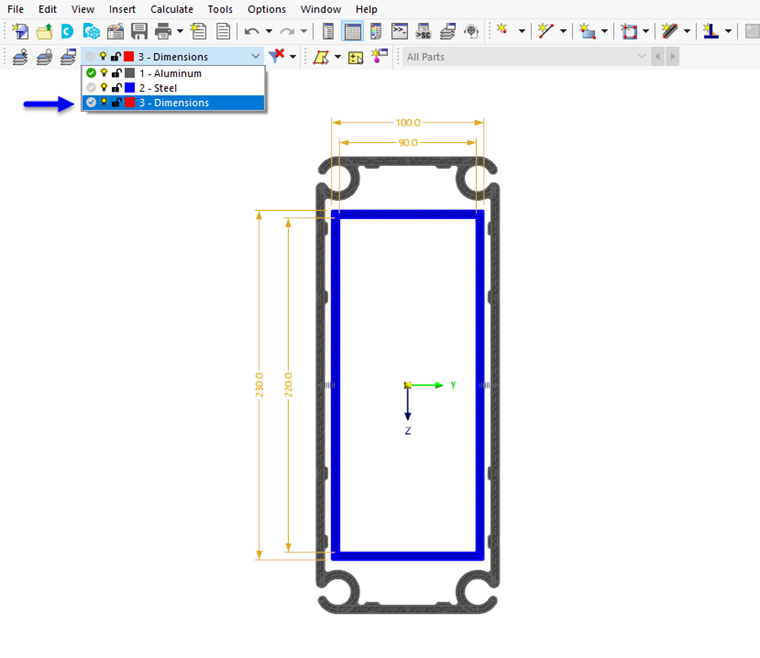

- Selezionare lo strato pertinente nell'elenco nella barra degli strumenti.

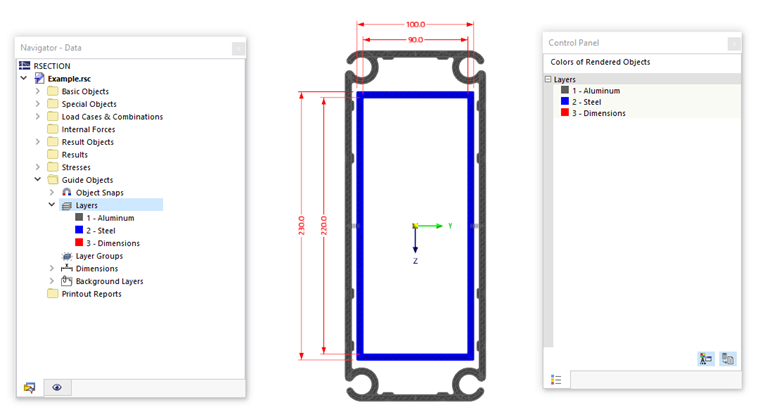

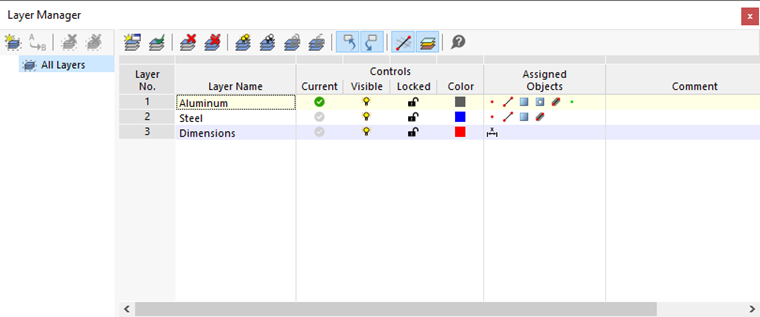

Gli oggetti assegnati sono indicati nel Gestore strati con simboli per punti, elementi, parti, ecc. (vedere l'immagine Gestore strati).
I nuovi oggetti sono sempre assegnati allo strato corrente. Questo strato è contrassegnato nel Gestore strati con il simbolo
.
Barra degli strumenti
Nella barra degli strumenti della finestra di lavoro sono disponibili alcune opzioni di impostazione per gli strati.
Il campo mostra lo strato corrente. Nell'elenco è possibile selezionare un altro strato e impostarlo come corrente. La modifica viene sincronizzata con il Gestore strati: questo strato riceve il simbolo
.
È possibile – come descritto sopra – selezionare gli oggetti e assegnarli a un determinato strato tramite l'elenco. I simboli davanti alla designazione dello strato indicano se lo strato corrente è visibile o bloccato.
I pulsanti hanno le seguenti funzioni:
| Pulsante | Funzione |
|---|---|
|
Mostra o nasconde lo strato selezionato |
|
Blocca o sblocca lo strato selezionato |
|
Passa alla riga dello strato selezionato nel Gestore strati per le regolazioni |
Rendering
A ogni strato viene assegnato automaticamente un colore. È possibile anche personalizzare i colori:
- Fare doppio clic su un colore nella tabella del Gestore strati.

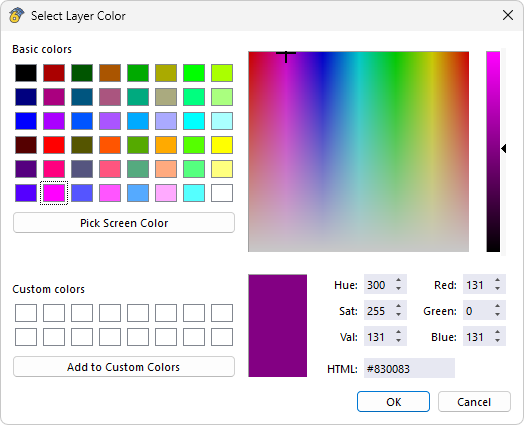

- Definire il colore appropriato nella finestra Selezione colore strato.

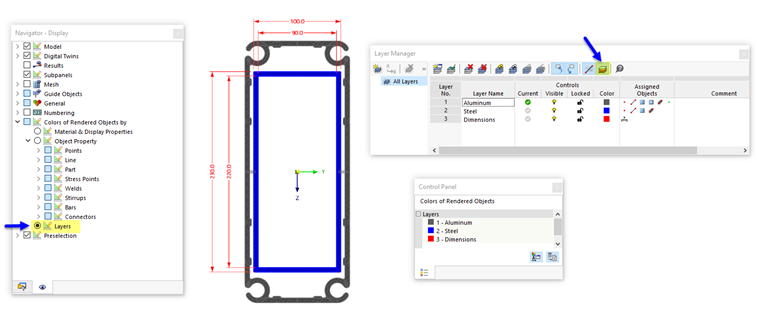

Affinché gli oggetti siano visualizzati nei colori dello strato, è necessaria un'impostazione corrispondente per la visualizzazione. Questi colori possono essere attivati in due modi:
- Gestore strati pulsante
nella barra degli strumenti per la visualizzazione degli oggetti nel colore del materiale o dello strato
- Navigatore - Visualizza: categoria Colori degli oggetti renderizzati secondo → Strato
Nel pannello di controllo è possibile verificare i colori assegnati agli oggetti in ogni strato visibile.
