Camada permite estruturar objetos de acordo com determinados critérios para a visualização. São comparáveis às funções de programas CAD para mostrar e ocultar planos individuais no desenho. Os objetos que podem ser geridos em camadas incluem não só objetos de modelo como pontos, elementos ou partes, mas também objetos auxiliares como dimensionamentos.
Através da cor e do design de linha, podem ser atribuídas propriedades de visualização específicas a cada camada. As camadas também podem ser bloqueadas para evitar que os objetos sejam movidos ou eliminados acidentalmente.
Gestor de camadas

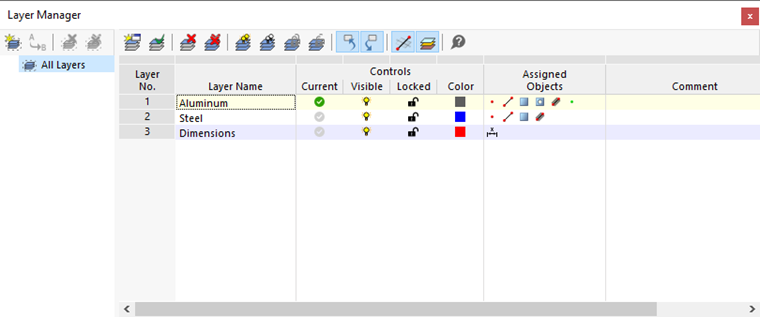

As camadas são geridas no Gestor de camadas. Aí pode criar novas camadas, ativar ou desativar a visibilidade das camadas ou bloquear a edição de uma camada.
Utilize uma das seguintes opções para abrir o Gestor de camadas:

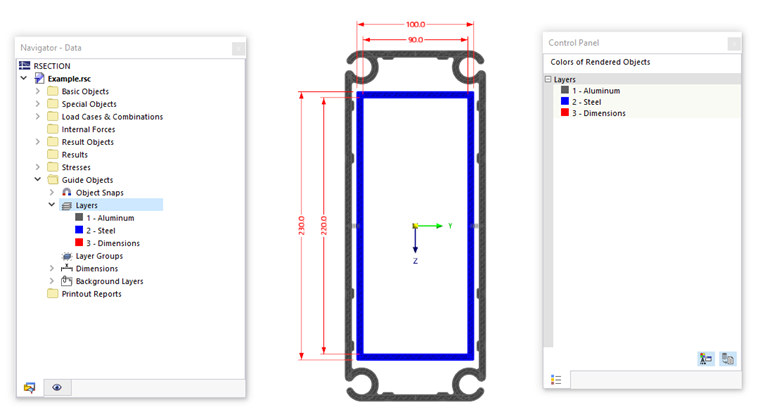

- Faça duplo clique no Navegador - Dados numa entrada da categoria Objetos auxiliares → Camada.
- Ative o botão
na barra de ferramentas. - Utilize o menu Ver → Gestor de camadas.
No Navegador, normalmente apenas existe a entrada 'Todas as camadas'. Se tiver criado grupos de camadas, estes também são apresentados. Através das subentradas, as camadas podem ser geridas de forma direcionada: Na tabela são listadas apenas as camadas do grupo de camadas selecionado.
Tabela
A tabela não só oferece uma compilação de todas as camadas, como também opções de controlo para a visualização. As colunas individuais significam:
| Coluna | Conteúdo e opções |
|---|---|
| N.º da camada | Número da camada |
| Nome da camada | Designação da camada definida pelo utilizador |
| Atual | Camada de trabalho para colocar novos objetos |
| Visível | Opção de controlo para a visualização dos objetos das camadas |
| Bloqueada | Opção de controlo para a edição dos objetos das camadas |
| Cor | Coloração para objetos das camadas |
| Objetos atribuídos | Tipos de objeto da camada em representação simbólica (pontos, elementos, dimensionamentos etc.) |
| Comentário | Anotação definida pelo utilizador |
Botões
Os botões na barra de ferramentas do Gestor de camadas têm as seguintes funções:
| Botão | Função |
|---|---|
|
Cria um novo grupo de camadas (ver capítulo Grupos de camadas) |
|
Permite renomear o grupo de camadas selecionado |
|
Elimina o grupo de camadas selecionado |
|
Elimina todos os grupos de camadas |
|
Cria uma nova camada |
|
Define a entrada selecionada como camada atual (alternativa: clique na coluna 'Atual') |
|
Elimina a camada selecionada |
|
Elimina todos os grupos de camadas |
|
Ativa a visibilidade para todas as camadas |
|
Oculta todas as camadas |
|
Bloqueia todas as camadas (os objetos não podem ser editados) |
|
Desbloqueia todas as camadas |
|
Permite apresentar os objetos marcados na tabela como seleção no gráfico |
|
Permite apresentar os objetos selecionados no gráfico destacados na tabela |
|
Apresenta os objetos não visíveis de forma transparente ou não os apresenta |
|
Apresenta os objetos nas cores das camadas (ver secção Renderização) |

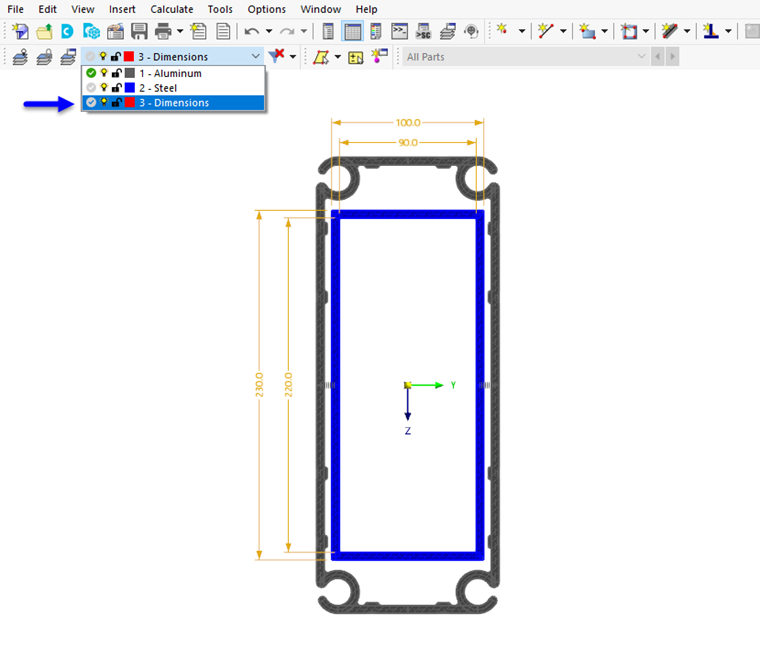

Atribuir objetos a uma camada
Para gerir objetos em camadas, pode proceder da seguinte forma:
- Crie no Gestor de camadas com o botão
uma ou mais camadas.
- Introduza designações adequadas e verifique os parâmetros predefinidos, como cor ou representação de linha.
- Selecione na janela de trabalho os objetos que pretende atribuir a uma camada.
- Selecione na barra de ferramentas a camada relevante na lista.
Os objetos atribuídos são indicados no Gestor de camadas com símbolos para pontos, elementos, partes etc. (ver imagem Gestor de camadas).
Os novos objetos são sempre atribuídos à camada atual. Esta camada está marcada no Gestor de camadas com o símbolo
.
Barra de ferramentas
Na barra de ferramentas da janela de trabalho tem algumas opções de configuração para as camadas.
O campo mostra a camada atual. Na lista, pode selecionar outra camada e defini-la como atual. A alteração é sincronizada com o Gestor de camadas: Esta camada recebe o símbolo
.
Pode – como descrito acima – selecionar objetos e atribuí-los a uma determinada camada através da lista. Os símbolos antes da designação da camada indicam se a camada atual está visível ou bloqueada.
Os botões têm as seguintes funções:
| Botão | Função |
|---|---|
|
Mostra ou oculta a camada selecionada |
|
Bloqueia ou desbloqueia a camada selecionada |
|
Salta no Gestor de camadas para a linha da camada selecionada para ajustes |

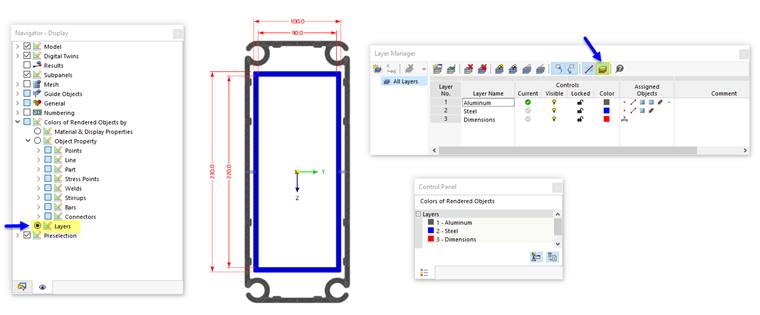

Renderização
A cada camada é automaticamente atribuída uma cor. No entanto, também pode ajustar as cores:
- Faça duplo clique numa cor na tabela do Gestor de camadas.
- Defina a cor adequada na caixa de diálogo Selecionar cor da camada.
Para que os objetos sejam apresentados nas cores das camadas, é necessária uma configuração correspondente para a visualização. Estas cores podem ser ativadas de duas formas:
- Gestor de camadas botão
na barra de ferramentas para representação de objetos na cor do material ou da camada
- Navegador - Visualização: categoria Cores dos objetos renderizados de acordo com → Camada
No painel de controlo pode verificar as cores atribuídas aos objetos em cada camada visível.
