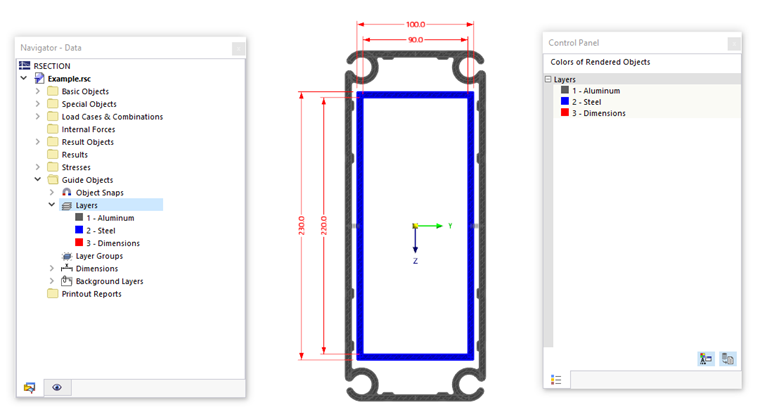

Couche permettent de structurer les objets pour l'affichage selon certains critères. Elles sont comparables aux fonctions des programmes de CAO permettant d'afficher et de masquer des couches individuelles (« niveaux ») dans le dessin. Les objets pouvant être gérés dans des couches comprennent non seulement les objets de modèle tels que les points, les éléments ou les parties, mais aussi les objets repères tels que les cotations.
La couleur et le style de ligne permettent d'attribuer des propriétés d'affichage spécifiques à chaque couche. Les couches peuvent également être verrouillées afin que les objets ne soient pas déplacés ou supprimés par inadvertance.

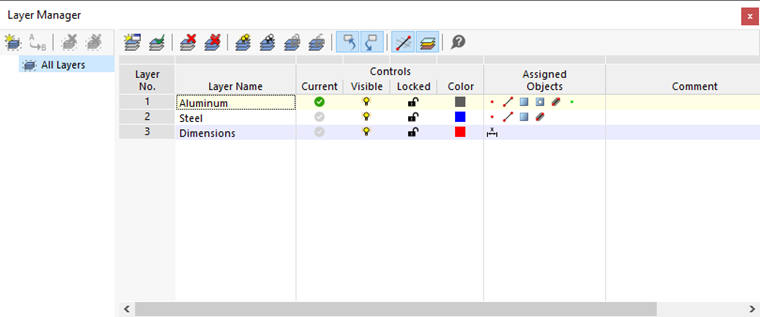

Gestionnaire de couches
Les couches sont gérées dans le Gestionnaire de couches. Vous pouvez y créer de nouvelles couches, activer ou désactiver la visibilité des couches ou verrouiller la modification d'une couche.
Utilisez l'une des possibilités suivantes pour ouvrir le Gestionnaire de couches :
- Double-cliquez dans le Navigateur - Données sur une entrée de la catégorie Objets repères → Couche.
- Activez le bouton
dans la barre d'outils. - Utilisez le menu Affichage → Gestionnaire de couches.
Dans le Navigateur, seule l'entrée 'Toutes les couches' est normalement disponible. Si vous avez créé des Groupes de couches, ceux-ci sont également affichés. Les sous-entrées permettent de gérer les couches de manière ciblée : Dans le tableau, seules les couches du groupe de couches sélectionné sont listées.
Tableau
Le tableau offre non seulement une compilation de toutes les couches, mais aussi des possibilités de contrôle pour l'affichage. Les colonnes individuelles signifient :
| Colonne | Contenu et options |
|---|---|
| N° de couche | Numéro de la couche |
| Nom de la couche | Désignation de couche définie par l'utilisateur |
| Actuelle | Couche de travail pour la définition de nouveaux objets |
| Visible | Possibilité de contrôle pour l'affichage des objets des couches |
| Verrouillée | Possibilité de contrôle pour la modification des objets des couches |
| Couleur | Couleur des objets des couches |
| Objets assignés | Types d'objets de la couche en représentation symbolique (points, éléments, cotations, etc.) |
| Commentaire | Remarque définie par l'utilisateur |
Boutons
Les boutons dans la barre d'outils du Gestionnaire de couches ont les fonctions suivantes :
| Bouton | Fonction |
|---|---|
|
Crée un nouveau groupe de couches (voir le chapitre Groupes de couches) |
|
Permet de renommer le groupe de couches sélectionné |
|
Supprime le groupe de couches sélectionné |
|
Supprime tous les groupes de couches |
|
Crée une nouvelle couche |
|
Définit l'entrée sélectionnée comme couche actuelle (alternative : clic dans la colonne 'Actuelle') |
|
Supprime la couche sélectionnée |
|
Supprime toutes les couches |
|
Active la visibilité pour toutes les couches |
|
Masque toutes les couches |
|
Verrouille toutes les couches (les objets ne peuvent pas être modifiés) |
|
Déverrouille toutes les couches |
|
Permet d'afficher les objets marqués dans le tableau comme sélection dans le graphique |
|
Permet d'afficher en surbrillance dans le tableau les objets sélectionnés dans le graphique |
|
Représente les objets non visibles de manière transparente ou pas du tout |
|
Représente les objets dans les couleurs des couches (voir la section Rendu) |

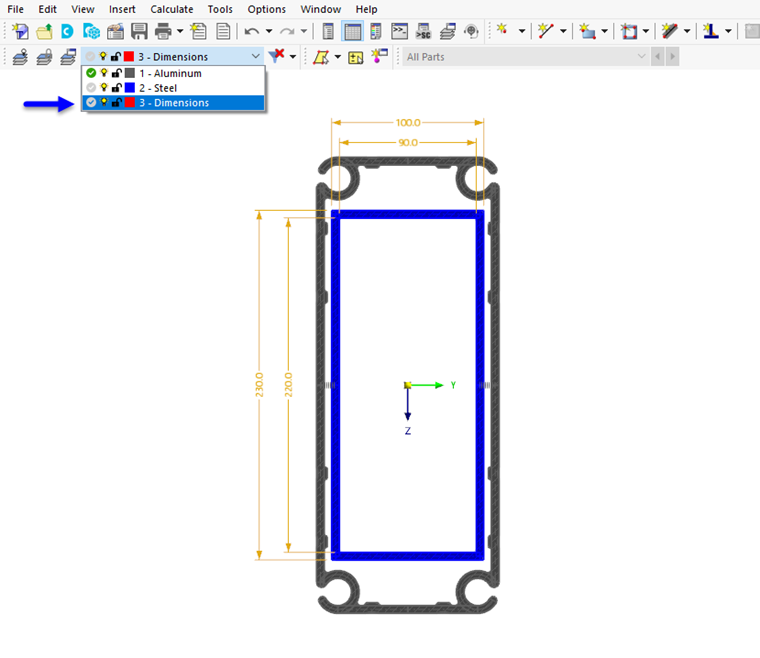

Objets à assigner à une couche
Pour gérer des objets dans des couches, vous pouvez procéder comme suit :
- Créez dans le Gestionnaire de couches avec le bouton
une ou plusieurs couches.
- Entrez des désignations appropriées et vérifiez les paramètres prédéfinis tels que la couleur ou la représentation des lignes.
- Sélectionnez dans la fenêtre de travail les objets que vous souhaitez assigner à une couche.
- Sélectionnez dans la barre d'outils la couche concernée dans la liste.
Les objets assignés sont indiqués dans le Gestionnaire de couches avec des symboles pour les points, les éléments, les parties, etc. (voir l'image Gestionnaire de couches).
Les nouveaux objets sont toujours assignés à la couche actuelle. Cette couche est indiquée dans le Gestionnaire de couches avec le symbole
.
Barre d'outils
Dans la barre d'outils de la fenêtre de travail, vous disposez de quelques possibilités de réglage pour les couches.
Le champ affiche la couche actuelle. Dans la liste, vous pouvez sélectionner une autre couche et la définir comme actuelle. La modification est synchronisée avec le Gestionnaire de couches : Cette couche reçoit le symbole
.
Vous pouvez – comme décrit ci-dessus – sélectionner des objets et les assigner à une couche donnée via la liste. Les symboles devant la désignation de couche indiquent si la couche actuelle est visible ou verrouillée.
Les boutons ont les fonctions suivantes :
| Bouton | Fonction |
|---|---|
|
Affiche ou masque la couche sélectionnée |
|
Verrouille ou déverrouille la couche sélectionnée |
|
Accède dans le Gestionnaire de couches à la ligne de la couche sélectionnée pour les ajustements |

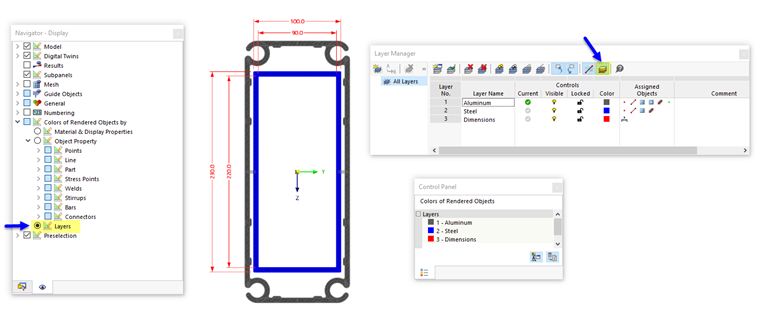

Rendu
Une couleur est automatiquement attribuée à chaque couche. Vous pouvez toutefois aussi adapter les couleurs :
- Double-cliquez dans le tableau du Gestionnaire de couches sur une couleur.
- Définissez dans la boîte de dialogue Choisir la couleur de couche la couleur appropriée.
Pour que les objets soient représentés dans les couleurs de couche, un réglage correspondant pour l'affichage est nécessaire. Ces couleurs peuvent être activées de deux manières :
- Gestionnaire de couches Bouton
dans la barre d'outils pour la représentation des objets en couleur de matériau ou de couche
- Navigateur - Affichage : Catégorie Couleurs des objets rendus selon → Couche
Dans le panneau de contrôle, vous pouvez vérifier les couleurs attribuées aux objets dans chaque couche visible.
