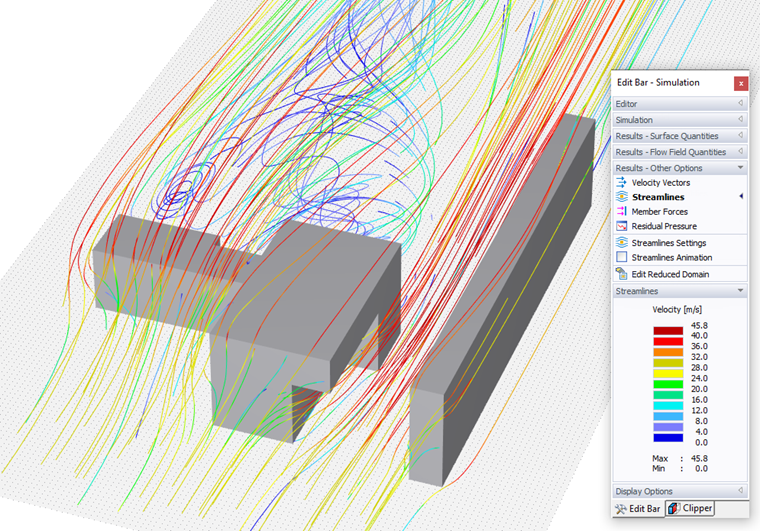

As linhas de corrente são uma ótima ferramenta para estudar as características do fluxo de ar. Elas representam uma composição de curvas que são tangentes ao vetor de velocidade (veja acima), mostrando a direção em que um elemento de fluido sem massa viajará em qualquer momento (veja a explicação em Definição de linhas de fluxo ).
As cores visualizam a velocidade das partículas que se movem através do túnel de vento. As velocidades associadas são explicadas no painel.
Para uma visualização do fluxo de ar, ative a "Animação das Linhas de Corrente" no painel ou no menu "Resultados". Você poderá então assistir as partículas fluidas fluindo ao redor do modelo e examinar suas velocidades e direções.
As configurações gráficas das linhas de corrente são controladas em uma seção separada do painel. Você pode acessá-la clicando em Configurações das Linhas de Corrente no painel ou no menu "Opções", apontando para "Linhas de Corrente".

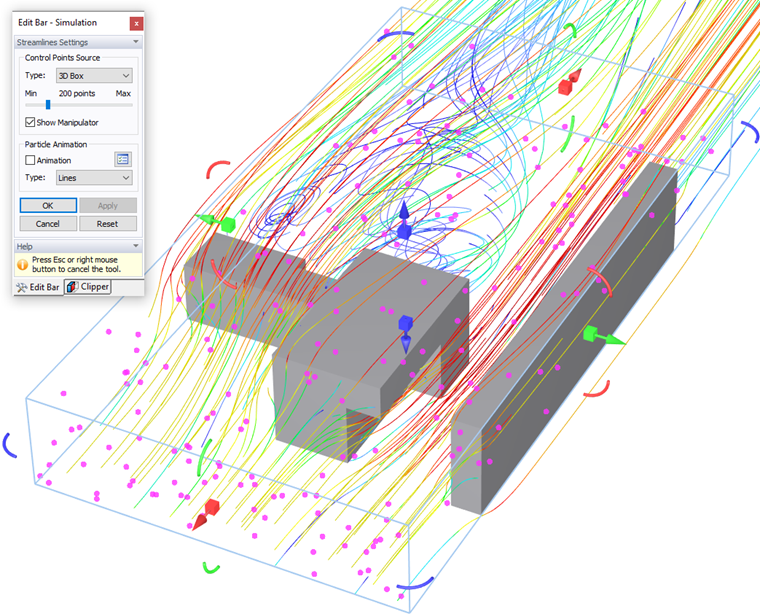

Fonte dos Pontos de Controle
As linhas de corrente referem-se a pontos de controle que são criados automaticamente. Você pode modificar o número de pontos com o controle deslizante.
Por padrão, os pontos de controle estão localizados em uma Caixa 3D. É possível selecionar um tipo diferente de fonte na lista (veja a imagem à esquerda), mas essas opções são apenas relevantes para avaliações específicas.
Quando a opção "Mostrar Manipulador" está habilitada, você pode mudar o tamanho e a localização da caixa 3D graficamente na janela de trabalho. As funções das setas correspondem àquelas para modificar o túnel de vento (veja o Capítulo Túnel de Vento). Clique
para transferir as novas configurações.
Animação de Partículas
Use a opção "Animação" para alternar a exibição da visualização animada das linhas de corrente na janela de trabalho ativada ou desativada.
Por padrão, o fluxo das partículas é exibido como Linhas. Quando você seleciona a opção "Partículas" da lista, você pode examinar a direção e a velocidade das partículas ao redor do modelo.
Para modificar as configurações das linhas de corrente animadas, clique no botão

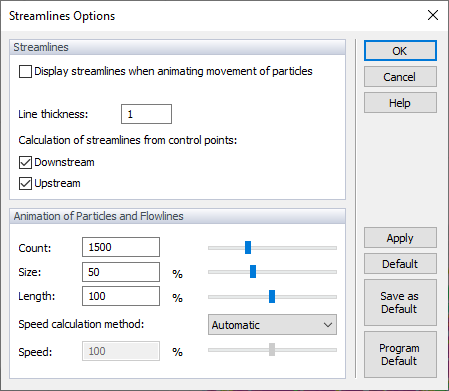

. Alternativamente, abra o menu "Opções", aponte para "Linhas de Corrente" e selecione "Opções das Linhas de Corrente". A seguinte caixa de diálogo será aberta.
Linhas de Corrente
A opção "Exibir linhas de corrente ao animar movimento das partículas" controla se as linhas são mostradas quando o tipo de animação "Partículas" foi selecionado (veja acima). Além disso, é possível aumentar a espessura da linha da exibição das linhas de corrente. O "Cálculo" das linhas de corrente é efetuado tanto a "Montante" quanto a "Jusante" por padrão. A primeira opção permite, por exemplo, visualizar os efeitos de arrasto; a última, exibir sustentação em detalhe.
Animação de Partículas e Linhas de Fluxo
Nesta seção da caixa de diálogo, você pode controlar a "Contagem" (número), "Tamanho" (espessura), "Comprimento" ou "Velocidade" das partículas e linhas de corrente utilizadas para a exibição animada. Use o controle deslizante para aumentar ou reduzir os parâmetros individuais.
Clique
para revisar as configurações modificadas na visualização animada sem fechar a caixa de diálogo.
