Linie prądu

Usprawnienia

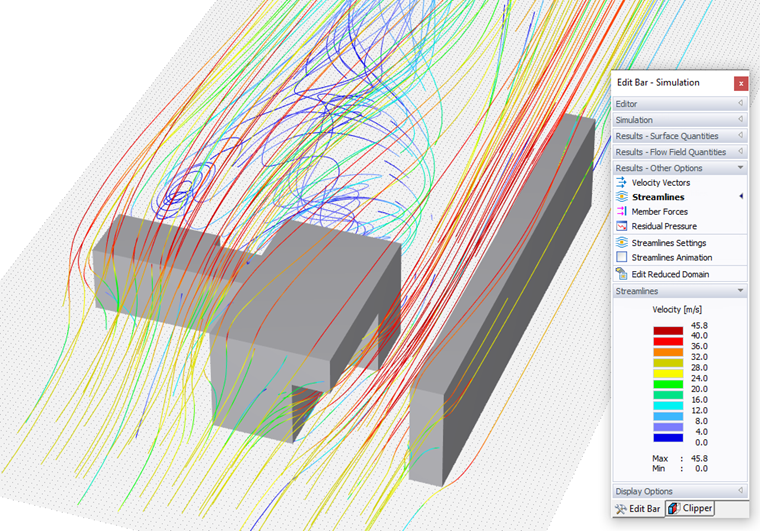

Strumienie linii są doskonałym narzędziem do badania charakterystyk przepływu powietrza. Reprezentują one kompozycję krzywych stycznych do wektora prędkości (patrz powyżej), ukazując kierunek, w którym w dowolnej chwili przemieszczać się będzie bezmasowy element cieczy (zobacz wyjaśnienie na Określanie linii prądu ).

Kolory wizualizują prędkość cząstek poruszających się przez tunel aerodynamiczny. Odpowiednie prędkości są objaśnione na panelu.

W celu wizualizacji przepływu powietrza, aktywuj "Animację strumieni linii" na panelu lub w menu "Wyniki". Następnie możesz obserwować, jak cząstki cieczy przepływają wokół modelu i analizować ich prędkości oraz kierunki.

Opcje usprawnienia

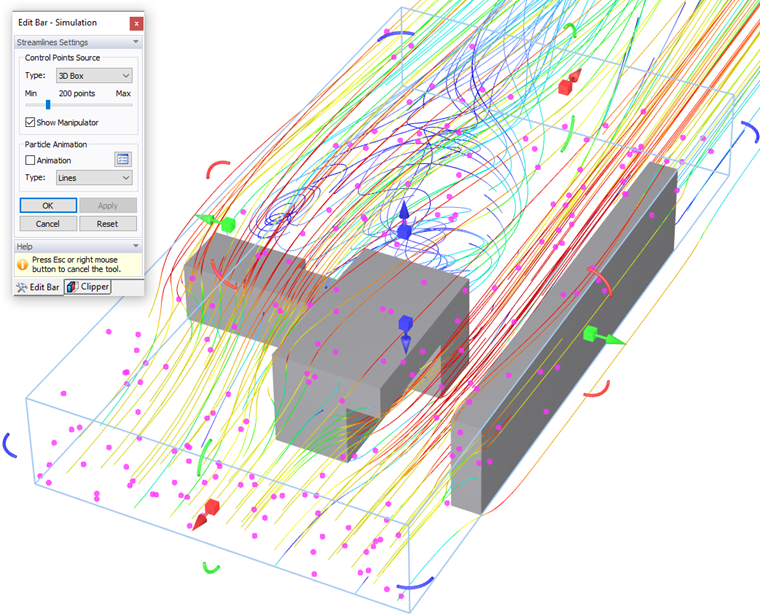

Ustawienia graficzne strumieni linii są kontrolowane w osobnej sekcji panelu. Można do niej uzyskać dostęp, klikając Ustawienia strumieni linii na panelu lub w menu "Opcje", wskazując na "Strumienie linii".

Usprawnienie ustawień

Źródło punktów kontrolnych

Strumienie linii odnoszą się do punktów kontrolnych tworzonych automatycznie. Można modyfikować liczbę punktów za pomocą suwaka.

Ustawienia uproszczenia, typ źródła punktowego

Domyślnie punkty kontrolne znajdują się w pudełku 3D. Można wybrać inny typ źródła z listy (patrz obraz po lewej), ale te opcje są istotne tylko dla określonych ewaluacji.

Gdy opcja "Pokaż Manipulator" jest włączona, można zmieniać graficznie rozmiar i lokalizację pudełka 3D w oknie roboczym. Funkcje strzałek odpowiadają tym do modyfikacji tunelu aerodynamicznego (patrz Rozdział Tunel aerodynamiczny). Kliknij aby przenieść nowe ustawienia.

Animacja Cząstek

Użyj opcji "Animacja", aby włączyć lub wyłączyć wyświetlanie widoku animowanego strumieni linii w oknie roboczym.

Ustawienia usprawnienia, typ cząstek

Domyślnie przepływ cząstek jest wyświetlany jako Linie. Kiedy wybierzesz opcję "Cząstki" z listy, możesz analizować kierunek i prędkość cząstek wokół modelu.

Usprawnienie ustawień

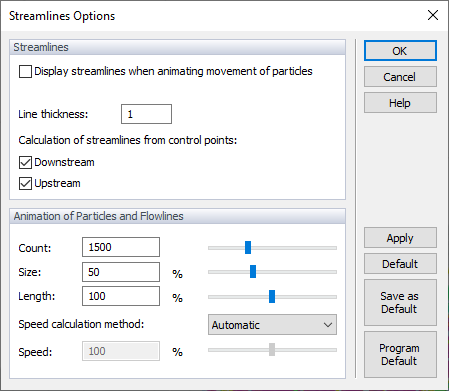

Aby zmodyfikować ustawienia animowanych strumieni linii, kliknij przycisk . Alternatywnie, otwórz menu "Opcje", wskaż na "Strumienie linii" i wybierz "Opcje strumieni linii". Otworzy się następujące okno dialogowe.

Opcje usprawnienia

Strumienie linii

Opcja "Wyświetlaj strumienie linii podczas animacji ruchu cząstek" kontroluje, czy linie są wyświetlane, gdy wybrano typ animacji "Cząstki" (patrz powyżej). Ponadto można zwiększyć Grubość linii wyświetlania strumieni linii. "Obliczenia" strumieni linii są realizowane zarówno "W dół strumienia", jak i "W górę strumienia" domyślnie. Pierwsza opcja umożliwia, na przykład, wizualizację efektów oporu; druga z kolei umożliwia szczegółowe wyświetlenie siły nośnej.

Animacja Cząstek i Strumieni

W tej sekcji okna dialogowego możesz kontrolować "Liczbę" (ilość), "Rozmiar" (grubość), "Długość" lub "Prędkość" cząstek i strumieni linii używanych do wyświetlania animacjami. Użyj suwaka, aby zwiększyć lub zmniejszyć poszczególne parametry.

Kliknij aby przejrzeć zmodyfikowane ustawienia w animowanym widoku bez zamykania okna dialogowego.
