Las líneas de corriente son una buena herramienta para estudiar las características del flujo de aire. Representan una composición de curvas que son tangentes al vector de velocidad (ver arriba), mostrando la dirección en la que se desplazará un elemento de fluido sin masa en cualquier momento (ver la explicación en Nasa).
Los colores visualizan la velocidad de las partículas moviéndose a través del túnel de viento. Las velocidades asociadas se explican en el panel.
Para una visualización del flujo de aire, active la "Animación de líneas de corriente" en el panel o en el menú "Resultados". Luego puede observar las partículas de fluido que fluyen alrededor del modelo y examinar sus velocidades y direcciones.
La configuración gráfica de las líneas de corriente se controla en una sección separada del panel. Puede acceder a ella haciendo clic en Configuración de líneas de corriente en el panel o en el menú "Opciones", apuntando a "Líneas de corriente".
Origen de puntos de control
Las líneas de corriente se refieren a puntos de control que se crean automáticamente. Puede modificar el número de puntos con el control deslizante.
De forma predeterminada, los puntos de control se encuentran dentro de un cuadro 3D. Es posible seleccionar un tipo diferente de fuente de la lista (ver imagen a la izquierda), pero estas opciones solo son relevantes para evaluaciones específicas.
Cuando la opción "Mostrar manipulador" está activada, puede cambiar el tamaño y la posición del cuadro 3D gráficamente en la ventana de trabajo. Las funciones de las flechas corresponden a aquellas para modificar el túnel de viento (ver capítulo Túnel de viento). Haga clic en el botón
para transferir la nueva configuración.
Animación de partículas
Use la opción "Animación" para activar o desactivar la visualización de la vista animada de las líneas de corriente en la ventana de trabajo.
De forma predeterminada, el flujo de las partículas se muestra como Líneas. Cuando selecciona la opción "Partículas" de la lista, puede examinar la dirección y velocidad de las partículas alrededor del modelo.
Para modificar la configuración de las líneas de corriente animadas, haga clic en el botón

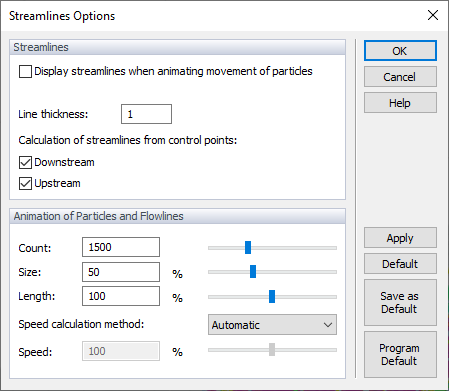

complemento, por ejemplo. Alternativamente, abra el menú "Opciones", señale "Líneas de corriente" y seleccione "Opciones de líneas de corriente". Se abre el siguiente cuadro de diálogo.
Líneas de corriente
La opción "Mostrar líneas de corriente al animar el movimiento de partículas" controla si las líneas se muestran cuando se ha seleccionado el tipo de animación "Partícula" (ver más arriba). Además, es posible aumentar el Espesor de línea de la visualización de líneas de corriente. El 'Cálculo' de líneas de corriente se realiza tanto 'Aguas abajo' como 'Aguas arriba' de forma predeterminada. La primera opción le permite, por ejemplo, visualizar los efectos del arrastre, la última para mostrar la sustentación en detalle.
Animación de partículas y líneas de flujo
En esta sección del cuadro de diálogo, puede controlar el "Recuento" (número), el "Tamaño" (espesor), la "Longitud" o la "Velocidad" de las partículas y líneas de corriente utilizadas para la representación animada. Use el control deslizante para aumentar o reducir los parámetros individuales.
Haga clic en el botón
para revisar la configuración modificada en la vista animada sin cerrar el cuadro de diálogo.
