Rozšíření RF-/STEEL Warping Torsion

Analýza prostorového vzpěru druhého řádu s analýzou vázaného kroucení se 7 stupni volnosti

RF-/STEEL Warping Torsion je rozšířením přídavných modulů  RF-/STEEL EC3 a RF-/STEEL AISC. Provádí analýzu ztráty stability prutů obecnou metodou s analýzou vázaného kroucení podle teorie druhého řádu se 7 stupni volnosti a s použitím imperfekcí zohledňujících vlastní tvary.

RF-/STEEL Warping Torsion provádí příslušná posouzení podle následujících norem:

  • European Union EN 1993-1-1:2005 + AC:2009
  • United States of America ANSI/AISC 360-16

  1. Základní vlastnosti

    • Použitelné pro pruty definované jako sady prutů
    • Výpočet zohledňující 7 směrů deformací (ux, uy, uz, φx, φy, φz, ω) nebo 8 vnitřních sil (N, Vu, Vv, Mt,pri, Mt,sec, Mu, Mv, Mω)
    • Nelineární posouzení podle teorie druhého řádu
    • Zadávání imperfekcí
    • Výpočet součinitelů kritického zatížení i vlastních tvarů vybočení a jejich zobrazení (včetně deplanace)
    • Integrace do navrhování prutů v přídavném modulu RF‑/STEEL EC3 a RF-/STEEL AISC
    • Použitelné pro všechny tenkostěnné ocelové průřezy
  2. Aktivace rozšíření RF-/STEEL Warping Torsion v modulu RF-/STEEL EC3

    Vstupní údaje

    Neboť RF-/STEEL Warping Torsion je plně integrován do přídavných modulů RF‑/STEEL EC3 a RF-/STEEL AISC, údaje se zadávají stejně jako při běžném posouzení v těchto modulech. Je potřeba pouze vybrat možnost „Provést analýzu vázaného kroucení“ v dialogu Detaily (viz obrázek vpravo). V dialogu lze také zadat maximální počet iterací.

    Analýza vázaného kroucení se provádí v modulech RF‑/STEEL EC3 a RF-/STEEL AISC u sad prutů, pro které lze definovat okrajové podmínky jako uzlové podpory nebo klouby na koncích prutů. Lze také zadat imperfekce pro nelineární výpočet.

  3. Zobrazení deplanace U-průřezu

    Výsledky

    Výsledky analýzy deplanace se zobrazují v modulech RF‑/STEEL EC3 a RF-/STEEL AISC běžným způsobem. Kromě dalších výsledků obsahují příslušné výstupní tabulky kritické deplanační a torzní hodnoty, vnitřní síly a shrnutí posouzení.

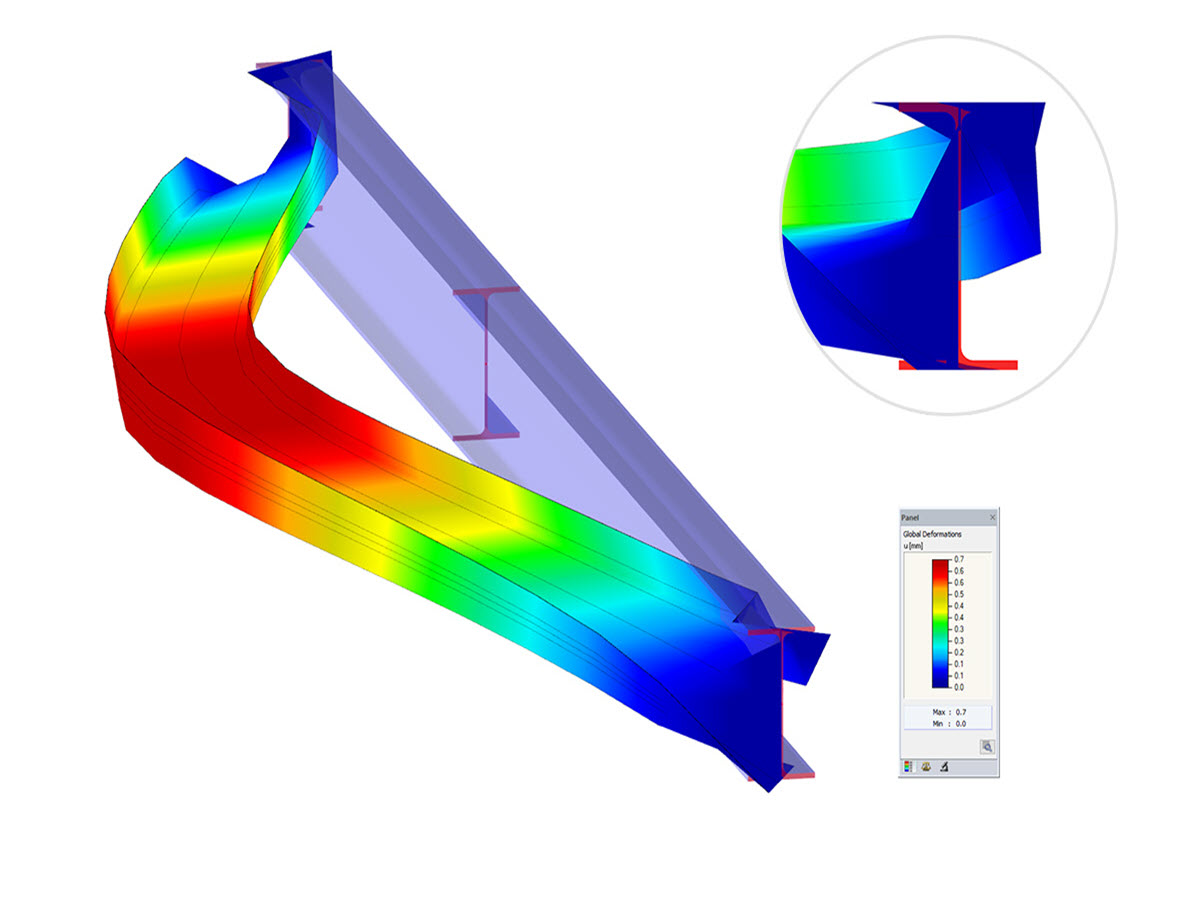

    Grafické zobrazení vlastních tvarů (včetně deplanace) umožňuje realisticky vyhodnotit vzpěrné chování.
