V programech Dlubal Software jsou integrovány následující indické normy IS:
- IS 800 (ocelové konstrukce)
- IS 1893 (zemětřesení)
Indické normy (IS)
Navrhování s programy RFEM a RSTAB podle indických norem
Normy IS
Implementované normy IS
1

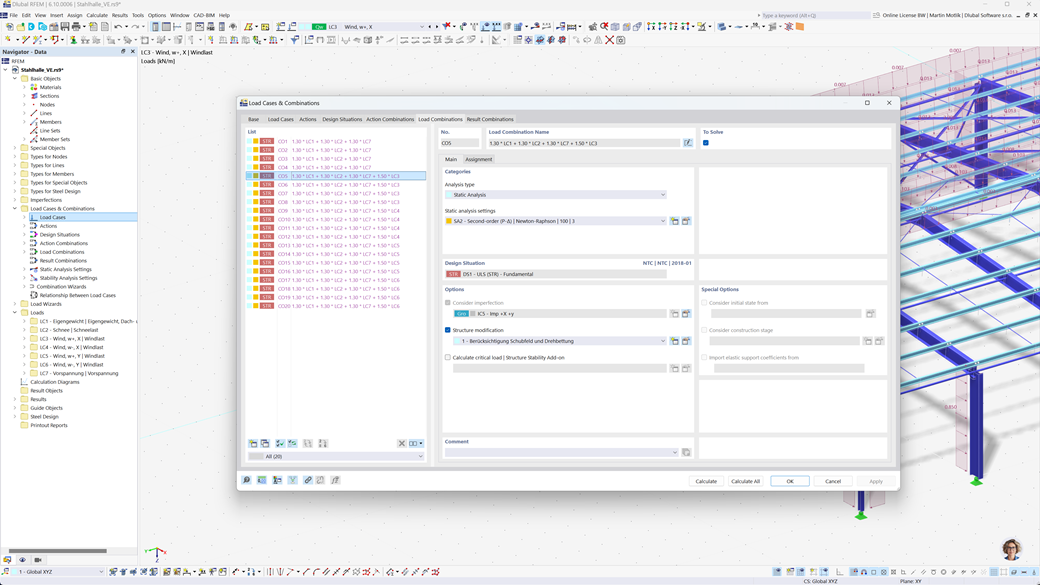

Automatické vytváření kombinací v programech RFEM a RSTAB
Programy pro statické výpočty RFEM 6 / RSTAB 9 vám usnadní práci. Můžete zde nastavit, aby se kombinace zatížení a kombinace výsledků automaticky vytvořily podle indické normy IS 800.
2

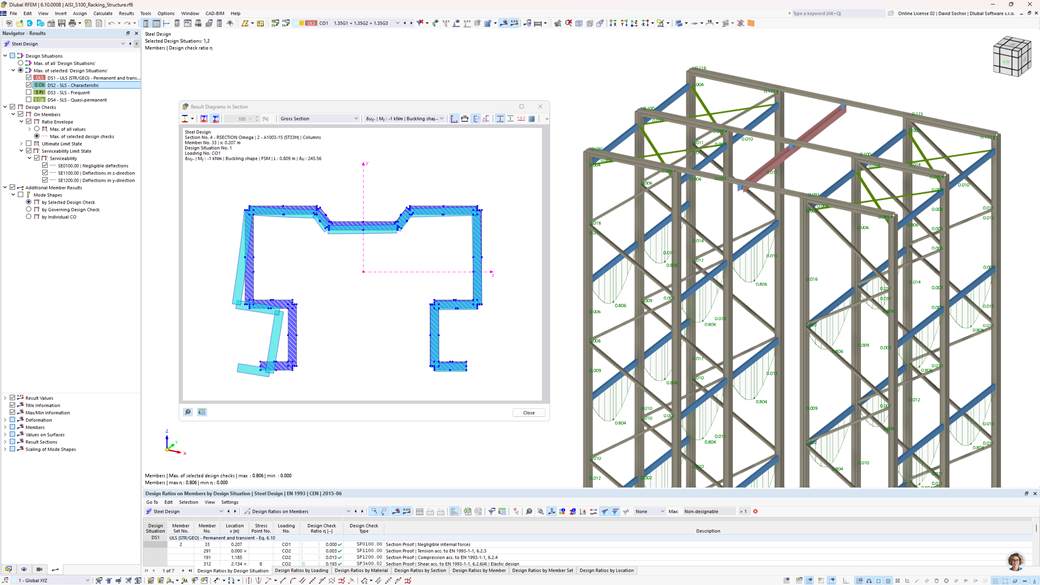

Posouzení ocelových konstrukcí podle IS 800
Addon Posouzení ocelových konstrukcí pro RFEM 6 / RSTAB 9 provádí posouzení prutů v mezním stavu únosnosti a použitelnosti také podle indické normy IS 800.
3
Seizmické posouzení podle IS 1893
S addonem Modální analýza pro RFEM 6 / RSTAB 9 můžete stanovit vlastní frekvence a vlastní tvary s minimální námahou.
Addon Analýza spektra odezvy v programu RFEM 6 / RSTAB 9 pak provádí seizmickou analýzu pomocí multimodální analýzy spektra odezvy. Je zde mimo jiné také implementována indická norma IS 1893.
Kontakt
Máte dotazy k našim produktům nebo potřebujete informace o normách implementovaných v produktech Dlubal? Kontaktujte nás prostřednictvím naší bezplatné e-mailové podpory, chatu nebo na fóru, případně využijte naše FAQ, které máte nepřetržitě k dispozici.
Často kladené dotazy (FAQ)- Přejít na
- Videa
- Databáze znalostí
- Screenshoty
- Funkce programů
-
Zadání mezilehlých podpor pro boční podepření prutů a sad prutů
Podporové podmínky nosníku namáhaného ohybem mají zásadní význam pro jeho odolnost proti klopení.
RF-/STEEL IS | Základní vlastnosti
- Posouzení na tah, tlak, ohyb, smyk a kombinované vnitřní síly
- Stabilitní analýza pro rovinný vzpěr a klopení
- Automatické určení kritických sil a kritického momentu pro prostorový vzpěr u obecně působících zatížení a podporových podmínek pomocí speciálního MKP programu (analýza vlastních čísel) integrovaného v modulu
- Možnost použití příčných podpor jednotlivých nosníků
- Automatická klasifikace průřezů (třída 1-3)
- Posouzení mezního stavu použitelnosti (průhyb)
- Optimalizace průřezů
- Široký výběr průřezů, například válcované I-profily, U-profily, obdélníkové duté průřezy, úhelníky, dvojité úhelníky (uspořádání s pásnicí na pásnici) a T-profily. Svařované profily: I-profily (symetrické a asymetrické kolem hlavní osy), U-profily (symetrické kolem hlavní osy), obdélníkové duté průřezy (symetrické a asymetrické kolem hlavní osy), úhelníky, kulaté trubky, kulaté tyče
- Přehledně uspořádané tabulky výsledků
- Podrobná výsledková dokumentace s odkazy na rovnice použité při posouzení a popsané v normě
- Různé možnosti filtrování a uspořádání výsledků, včetně výsledků seřazených po prutech, průřezech, místech x nebo zatěžovacích stavech, kombinacích zatížení a kombinacích výsledků
- Tabulka výsledků pro štíhlosti prutů a rozhodující vnitřní síly
- Výkaz materiálu včetně údajů o hmotnosti a objemu
- Úplná integrace do programu RFEM/RSTAB
- Metrické a imperiální jednotky
Související produkty
RFEM 6
Hlavní program
Program RFEM 6 pro statické výpočty tvoří základ modulárního softwarového systému. Hlavní program RFEM 6 slouží k zadávání konstrukcí, materiálů a zatížení u rovinných i prostorových konstrukčních systémů, které se skládají z desek, stěn, skořepin a prutů. Program také umpožňuje posuzovat smíšené konstrukce, tělesa a kontaktní prvky.
Cena za první licenci
4 450,00 EUR
4 450,00 EUR
RSTAB 9
Hlavní program
Program RSTAB 9 pro statické výpočty prutových konstrukcí nabízí podobný rozsah funkcí jako program RFEM pro výpočty MKP, přičemž zvláštní pozornost věnuje rámům a příhradovým vazníkům. Proto je jeho použití velmi snadné a po mnoho let je nejlepší volbou pro statické výpočty prutových konstrukcí z oceli, betonu, dřeva, hliníku a dalších materiálů.
Cena za první licenci
2 850,00 EUR
2 850,00 EUR
RFEM 6
Posouzení
Addon Posouzení ocelových konstrukcí posuzuje ocelové pruty na mezní stav únosnosti a použitelnosti podle různých norem.
Cena za první licenci
2 650,00 EUR
2 650,00 EUR
RSTAB 9
Posouzení
Addon Posouzení ocelových konstrukcí posuzuje ocelové pruty pro mezní stav únosnosti a použitelnosti podle různých norem.
Cena za první licenci
2 650,00 EUR
2 650,00 EUR
RFEM 6
Modal Analysis for RFEM 6
Dynamické analýzy
V addonu Modální analýza mohou být vypočítány vlastní čísla, vlastní frekvence, vlastní perioda prutu, plochy a tělesa.
Cena za první licenci
1 150,00 EUR
1 150,00 EUR
RSTAB 9
Modal Analysis for RSTAB 9
Dynamické analýzy
V addonu Modální analýza mohou být vypočítány vlastní čísla, vlastní frekvence, vlastní perioda prutu, plochy a tělesa.
Cena za první licenci
1 150,00 EUR
1 150,00 EUR
RFEM 6
Dynamické analýzy
V addonu Analýza spektra odezvy se provádí seizmické posouzení multimodální analýzou spektra odezvy. Spektra, která jsou k tomu zapotřebí, mohou být vytvořena podle norem nebo definována uživatelem. Z nich se vygenerují náhradní statické síly. Addon obsahuje rozsáhlou databázi akcelerogramů z různých seizmických oblastí. Ty lze využít při generování spektra odezvy.
Cena za první licenci
1 250,00 EUR
1 250,00 EUR
RSTAB 9
Dynamické analýzy
V addonu Analýza spektra odezvy se provádí seizmická analýza pomocí multimodální analýzy spektra odezvy. Spektra, která jsou k tomu zapotřebí, mohou být vytvořena podle norem nebo definována uživatelem. Z nich se vygenerují náhradní statické síly. Addon obsahuje rozsáhlou databázi akcelerogramů z různých seizmických oblastí. Ty lze využít při generování spektra odezvy.
Cena za první licenci
1 250,00 EUR
1 250,00 EUR
