RF-/STEEL Warping Torsion | Vstupní údaje

Protože je modul RF-/STEEL Warping Torsion plně integrován do modulů RF-/STEEL AISC a RF-/STEEL EC3, zadávají se údaje stejným způsobem jako pro obvyklé posouzení v těchto modulech. Je potřeba pouze vybrat možnost „Provést analýzu vázaného kroucení“ v dialogu Detaily (viz obrázek). V dialogu lze také zadat maximální počet iterací.

Analýza vázaného kroucení se provádí u sad prutů v přídavných modulech RF-/STEEL AIS a RF-/STEEL EC3. Můžeme pro ně stanovit okrajové podmínky jako jsou uzlové podpory nebo klouby na koncích prutů.
Pro nelineární výpočet lze také zadat imperfekce.

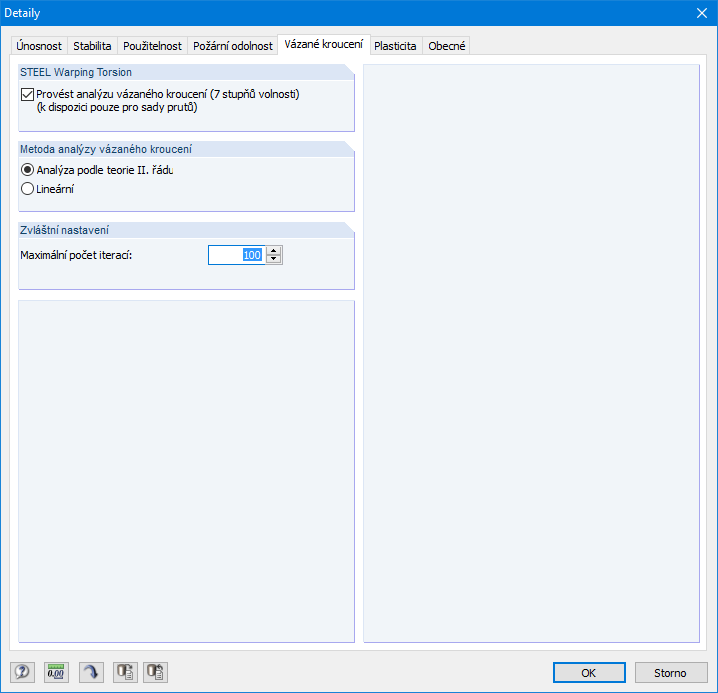

Aktivace rozšíření RF-/STEEL Warping Torsion v modulu RF-/STEEL EC3
