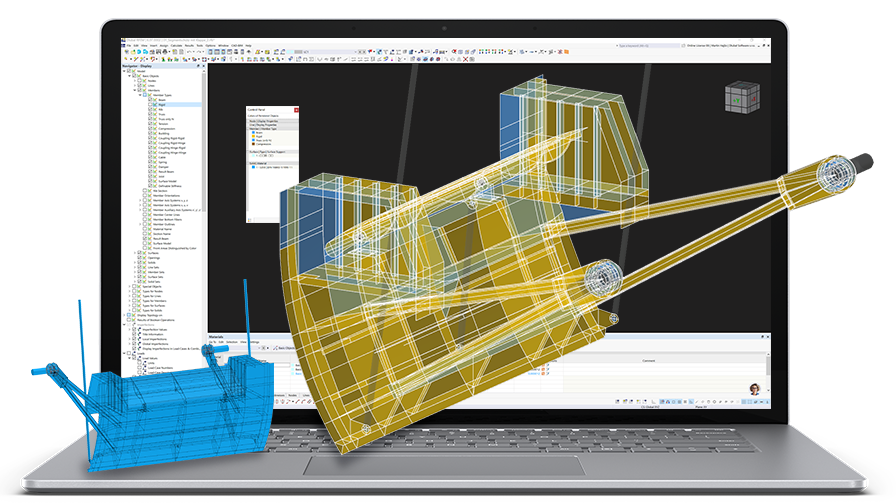

Software pro analýzu ocelových vodních staveb

Statické výpočty 2D a 3D konstrukcí metodou konečných prvků (MKP)

MKP program RFEM pro statické výpočty tvoří základ modulárního programového systému. RFEM slouží k zadávání konstrukcí, materiálů a zatížení pro rovinné a prostorové konstrukční systémy, které se skládají z desek, stěn, skořepin a prutů (nosníků). Zároveň umožňuje vytváření smíšených konstrukcí a modelování těles a kontaktních prvků.

Analýza napětí prutových a plošných konstrukcí

Přídavný modul RF-/STEEL provádí obecnou analýzu napětí tak, že vypočítá existující napětí a porovná je s mezními napětími.

Další moduly pro posouzení vodních staveb z oceli

Další přídavné moduly pro posouzení vodních staveb z oceli jsou uvedeny v odvětví Ocelové konstrukce.

Databáze znalostí | Vodní stavby z oceli

  1. Zobrazení složek napětí a srovnávacích napětí

    Zobrazení složek napětí a srovnávacích napětí

    RFEM 5.04.xx nabídl uživatelům graficky náročné znázornění normálových a smykových napětí na prutech (daná funkce je k dispozici, pokud máme licenci k přídavnému modulu RF‑STEEL).

  2. Možnosti vyhlazení v RF-STEEL Surfaces

    Možnosti vyhlazení v RF-STEEL Surfaces

    Stejně jako v navigátoru „Zobrazit” v programu RFEM, můžete nastavit průběh vnitřních sil na ploše také v přídavném modulu RF‑STEEL Surfaces. Vzhledem k tomu, že výsledkem MKP výpočtu jsou vždy deformace, budou odpovídající síly přepočítané. To znamená, že jsou vnitřní síly na konečném prvku vypočítané v závislosti na tvaru (trojúhelník nebo čtverec) na třech nebo čtyřech místech. Aby se dosáhlo průběžných vnitřních sil a tím i vyhlazenému rozložení, jsou tyto vnitřní síly interpolovány. Interpolace je umožněna zvolením možnosti „Rozdělení vnitřních sil” na ploše.

Více článků z databáze znalostí

Kontakt

Kontakt

Máte dotazy k našim produktům? Potřebujete poradit s volbou programů pro Váš projekt?
Kontaktujte nás nebo využijte naše stránky s často kladenými dotazy.

+420 227 203 203

info@dlubal.cz

Produktové video (EN): Jak fungují programy Dlubal Software při návrhu a posouzení konstrukcí z oceli?

Newsletter

Získejte jednou měsíčně informace o novinkách, plánovaných akcích, praktických tipech, exkluzivních nabídkách a slevových poukazech.

RFEM Hlavní program
RFEM 5.xx

Hlavní program

Program RFEM pro statické výpočty metodou konečných prvků umožňuje rychlé a snadné modelování konstrukcí, které se skládají z prutů, desek, stěn, skořepin a těles. Pro následná posouzení jsou k dispozici přídavné moduly, které zohledňují specifické vlastnosti materiálů a podmínky uvedené v normách.

RFEM Ocelové a hliníkové konstrukce
RF-STEEL 5.xx

Přídavný modul

Analýza napětí ploch a prutů

RFEM Ocelové a hliníkové konstrukce
RF-STEEL EC3 5.xx

Přídavný modul

Posouzení ocelových prutů podle EC 3

RFEM Ocelové a hliníkové konstrukce
RF-STEEL Warping Torsion 5.xx

Rozšíření modulu RF-STEEL EC3

Analýza klopení a prostorového vzpěru obecnou metodou s analýzou vázaného kroucení

RFEM Ocelové a hliníkové konstrukce
RF-STEEL Plasticity 5.xx

Rozšíření modulu RF-STEEL EC3

Posouzení plasticity ocelových průřezů metodou dílčích vnitřních sil nebo simplexovou metodou
