Software pro výpočty metodou konečných prvků (MKP)

Navrhování konstrukcí metodou konečných prvků (MKP)

RFEM je profesionální inženýrský 3D program pro statickou analýzu konstrukcí metodou konečných prvků (MKP).

Díky snadnému modelování konstrukcí z prutů, desek, zdí, skládaných ploch, skořepin a těles je možné použít software pro široké spektrum konstrukčních návrhů.

Metoda konečných prvků (MKP)

Metoda konečných prvků (MKP) je výpočetní metoda užívaná pro analýzy ve vědecké a technické oblasti. Metoda umožňuje počítat komplexní úlohy, které by šly těžko řešit jinými, např. analytickými postupy.

Neboť je MKP numerická metoda pro řešení diferenciálních rovnic, je možno ji použít v různých oblastech fyziky. Složitý model analyzovaný metodou je rozdělen na konečné množství prvků s jednoduchou geometrií, na kterých je možno spočítat snadno požadované veličiny. Výsledky na jednom prvku se pak stanou vstupem pro sousední prvky, a tak jsou spočteny hledané veličiny na celém modelu. Podle tohoto dělení se metoda nazývá metodou konečných prvků.

Ve stavebním či strojním inženýrství je metoda konečných prvků standardně používaná pro počítačové výpočty mechanických veličin nosníků a deskových konstrukcí.

Statické výpočty 2D a 3D konstrukcí metodou konečných prvků

Program pro statické výpočty RFEM je tím správným programem pro uživatelsky komfortní použití metody konečných prvků ve statických výpočtech. Efektivní propracované zadávání dat usnadňuje zapracování do programu a intuitivní ovládání při modelování jednoduchých i složitých konstrukcí. RFEM nabízí řešení pro statickou i dynamickou analýzu 3D konstrukcí.

MKP program RFEM tvoří základ modulárního programového systému. RFEM slouží k zadávání konstrukcí, materiálů a zatížení pro rovinné a prostorové konstrukční systémy, které se skládají z desek, stěn, skořepin a prutů (nosníků).

Program spočítá vnitřní a podporové síly. Zároveň umožňuje vytváření smíšených konstrukcí a modelování těles a kontaktních prvků.

Další analýzy a posouzení prvků z různých materiálů v souladu s různými normami lze provést v odpovídajících přídavných modulech programu.

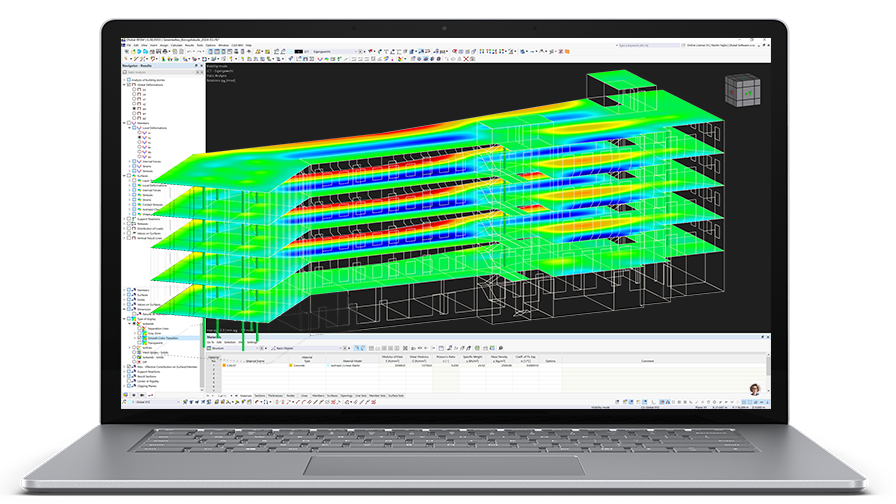

Program RFEM pro statické výpočty metodou konečných prvků

Přídavné moduly programu RFEM

Pro konstrukční návrhy z různých materiálů jako vyztužený a předpjatý beton, ocel, hliník, dřevo nebo sklo je pro RFEM k dispozici celá řada výkonných přídavných modulů.

Tyto moduly umožňují nelineární, stabilitní či dynamické analýzy, dále navrhování přípojů nebo lanových a membránových konstrukcí.

Přídavné moduly pro RFEM

Kvalita MKP výpočtů

Statické výpočty v programech společnosti Dlubal Software vedou k jasným a přehledným výsledkům. Naše programy nejsou "černé skříňky". Množství verifikačních příkladů na našich stránkách objasňují podstatu analytických výpočtů a vysvětlují metody posouzení.

Verifikační příklady

Rozhraní pro výměnu dat

Programy společnosti Dlubal Software umožňují hladce uplatňovat při projektování principy informačního modelování budov (BIM). Pro výměnu dat z příslušných digitálních modelů stavby s programy RFEM nebo RSTAB lze použít některá z mnoha různých rozhraní.

Informační modelování budov (BIM)

Podpora a školení

Zákaznický servis je základním pilířem filozofie společnosti Dlubal Software. Nabízíme Vám dále veškerou podporu potřebnou pro Vaši každodenní práci.

Projekty zákazníků | Analýza MKP

Návrh 3D ocelového styčníku metodou objemových konečných prvků, Nizozemsko

Pro analýzu prostorového ocelového styčníku v rámci projektu v Rotterdamu použila společnost ADS Ertner program IDEA CONNECTION. Program počítá ocelové spoje metodou CBFEM, při níž se každý tenkostěnný profil modeluje pomocí 2D plochy s nelineárními materiálovými vlastnostmi, nelineárními šrouby a nelineárními svary.
Projekty zákazníků | Analýza MKP

Oxígeno v San José, Kostarika

Ve městě San Francisco de Heredia, San José v Kostarice se staví unikátní projekt zvaný "Oxígeno". Tento prostor pro odpočinek a komerční účely, který se rozprostírá na ploše 120 000 m², nabízí návštěvníkům možnost nákupu v uvolněné atmosféře a v harmonii s přírodou.
Projekty zákazníků | Analýza MKP

Lávka pro pěší a cyklisty Isarsteg Nord u města Freising, Německo

Konstrukce mostu Isarsteg je dokonale zakomponována do okolní krajiny. Rozvětvená lávka překlenující řeku Isar je inspirována přírodními tvary.
Projekty zákazníků | Analýza MKP

BIM projekt novostavby továrny v Graben-Neudorfu, Německo

Německá rodinná firma SEW-Eurodrive GmbH & Co. KG zabývající se výrobou pohonné techniky chce do roku 2019 rozšířit svou továrnu v Graben-Neudorfu. Stávající rozloha továrny 110 000 m² bude téměř zdvojnásobena...
Projekty zákazníků | Analýza MKP

Přemostění pro zvěř AM2 v Korutanech, Rakousko

Most pro zvěř AM2 byl postaven metodou pneumatického tvarování ztvrdlého betonu (PFHC - Pneumatic Forming of Hardened Concrete) Tento nový postup byl vyvinut na Technické univerzitě ve Vídni v rámci výzkumného projektu „Nepravidelné plochy z betonu“...
Projekty zákazníků | Analýza MKP

Budova nádraží Abbey Wood v Londýně, Velká Británie

Výstavba nové železniční tratě společnosti Crossrail ve Velké Británii patří v současnosti k největším infrastrukturním projektům v Evropě.
Stavební náklady na trasu dlouhou celkem 118 km se pohybují zhruba kolem 21 miliard Eur.
Projekty zákazníků | Analýza MKP

Dřevěné bytové domy ve Štrasburku, Francie

Bytové domy „Îlot bois de Strasbourg” jsou prvním projektem stavby z křížem lepeného dřeva ve Francii přesahující 30 m.
Tento komplex tvoří tři výškové budovy s komerčními prostory v přízemí a 146 bytovými jednotkami v nadzemních podlažích. Celková rozloha konstrukce činí 9 300 m².
Projekty zákazníků | Analýza MKP

Most pro pěší a cyklisty v Neckartenzlingenu, Německo

Most pro pěší a cyklisty v německé obci Neckartenzlingen má tvar písmene S s rovnou střední částí a svou celkovou délkou 96,30 m a světlou šířkou 3,00 m překonává řeku Neckar.
Projekty zákazníků | Analýza MKP

Stezka v oblacích v Dolní Moravě, Jeseníky

Pod Králickým Sněžníkem vyrostla v nadmořské výšce 1 116 m unikátní stavba nazvaná Stezka v oblacích, která nemá ve střední Evropě obdoby.
Vypíná se do výšky 58,5 m nad okolním svažitým terénem.
Projekty zákazníků | Analýza MKP

Hemsedal Alpine Suites, Norsko

„Hemsedal Ski Center“ ve Skandinávských Alpách je jedno ze 3 největších lyžařských středisek v Norsku.
Na úpatí svahů bude v roce 2017 dokončena železobetonová budova nového pobytového hotelu se 100 moderními pokoji.
