Liaisons nodales

Une liaison nodale facilite la connexion des nœuds avec les objets voisins. Le logiciel recherche les nœuds, les barres et les surfaces dans une zone donnée et effectue la connexion sous la forme de barres du type barre rigide. Cela permet de connecter rapidement des nœuds libres au système et de coupler des composants isolés, par exemple pour des mâts avec des pièces rapportées (échelles, antennes) ou des modèles de barres importés de fichiers IFC.

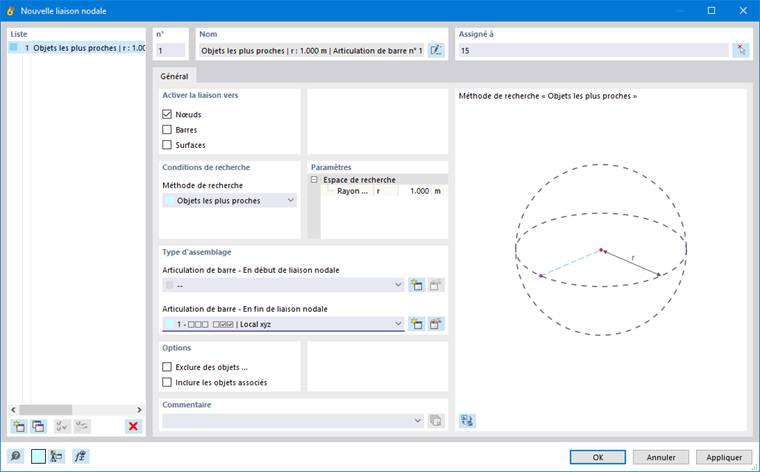

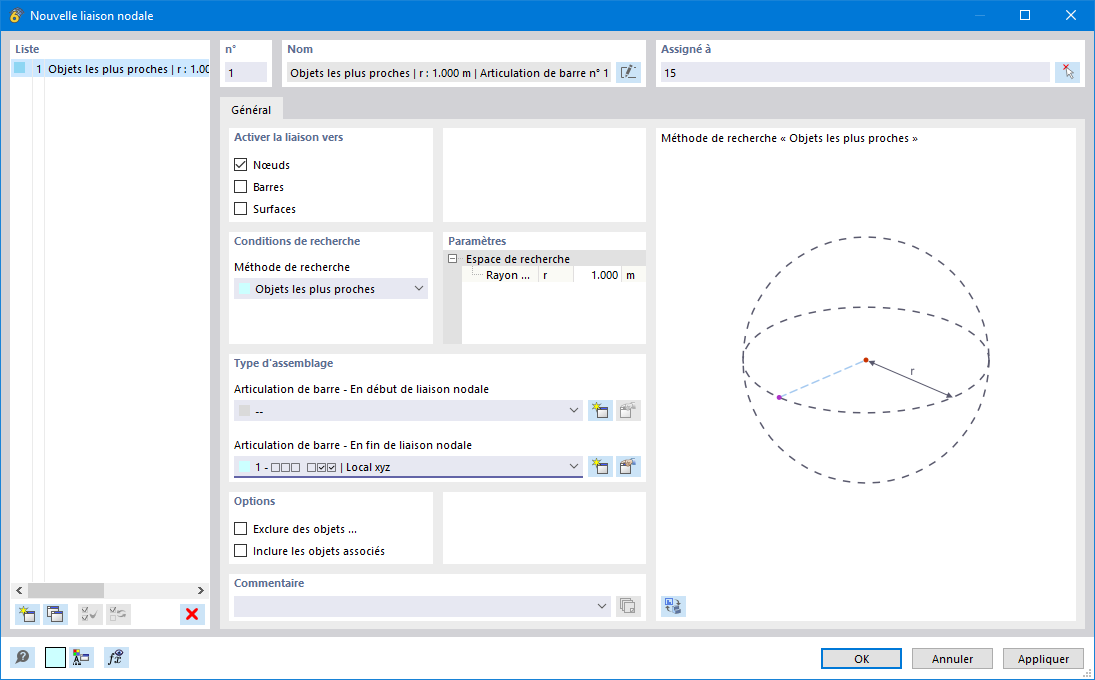

Boîte de dialogue « Nouvelle liaison nodale »

Général

Dans l’onglet Général, définissez le type de liaison nodale. La section « Assigné à » permet de spécifier les nœuds qui sont pertinents comme « origine » pour la recherche.

Activer la liaison vers

Trois types d’objets sont disponibles pour rechercher des possibilités de liaison :

• Nœuds
• Barres
• Surfaces

Les cases à cocher permettent de restreindre les possibilités de liaison à certains types d'objets. La section Options offre d’autres possibilités pour contrôler la recherche d’objets.

Conditions de recherche

Le logiciel recherche quel objet (nœud, barre, surface) dans le rayon défini présente la plus courte distance par rapport au nœud. Cet objet est alors couplé avec une barre rigide.

Paramètres

Indiquez le « rayon de recherche » r pour restreindre la zone de recherche.

Type d'assemblage

Une liaison nodale crée une barre de liaison entre le nœud d’origine et l’objet le plus proche. Par défaut, ces barres sont connectées de manière rigide. Vous pouvez également placer des articulations de barre au début et à la fin de la barre. Pour cela, sélectionnez une articulation déjà définie dans la liste ou définissez un nouveau type d’articulation à l’aide du bouton .

Options

Les fonctionnalités de cette section vous permettent d’influencer la recherche de manière ciblée.

Exclure des objets

Cochez la case si certains objets ne doivent pas être couplés. L’onglet Exclure des objets permettant de fournir plus de détails apparait.

Inclure des objets associés

Les objets associés sont automatiquement exclus de la recherche. Cela comprend, par exemple, les objets intégrés ou les objets de définition tels que les nœuds utilisés pour définir les contours des surfaces. Si vous cochez la case, ces objets seront également pris en compte dans la recherche.

Exclure des objets

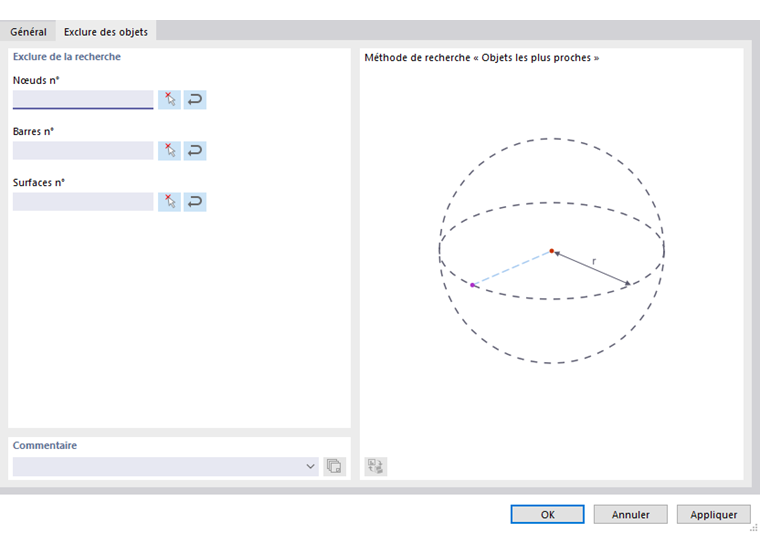

L’onglet Exclure des objets est disponible lorsque la case correspondante a été cochée dans les Options. Ici, vous pouvez spécifier certains objets – nœuds, barres ou surfaces – qui ne doivent pas être couplés dans la zone de recherche.

Exclure des objets

Indiquez les numéros des nœuds, barres ou surfaces concernés. Vous pouvez également sélectionner les objets graphiquement à l’aide du bouton . Le bouton permet d’importer les nœuds, barres ou surfaces à partir de Sélections d’objets. Sélectionnez pour cela la sélection d’objets (SO) pertinente dans une boîte de dialogue séparée.
