Comportement du matériau
Le chapitre consacré au Principes théoriques donne un aperçu des propriétés du modèle Hoek-Brown.
Boîte de dialogue d’entrée
En définissant le modèle de matériau sur Hoek-Brown, la boîte de dialogue de définition des propriétés du matériau dispose de deux onglets supplémentaires, comme le montre l’image ci-dessous.
Onglet Isotrope | Roche | Plastique | Hoek-Brown
Dans cet onglet, les paramètres d’entrée requis pour la représentation du comportement du matériau sont définis.
- σi - Effort de compression uniaxiale de la roche intact (UCS)
- mb - Paramètre de matériau pour le massif
- s - Constante
- a - Constante
- E - Module d'élasticité
- ν - Coefficient de Poisson
Le module d'élasticité et le coefficient de Poisson doivent être définis dans l'onglet « Général », qui est affiché dans le chapitre précédent Entrée - Matériaux de type sol.
Les constantes de matériau mb, s et a peuvent être définies de deux manières, directement ou indirectement via les valeurs GSI correspondantes. La sélection correspondante est disponible sous Paramètres de la surface d'élasticité.
Valeurs empiriques

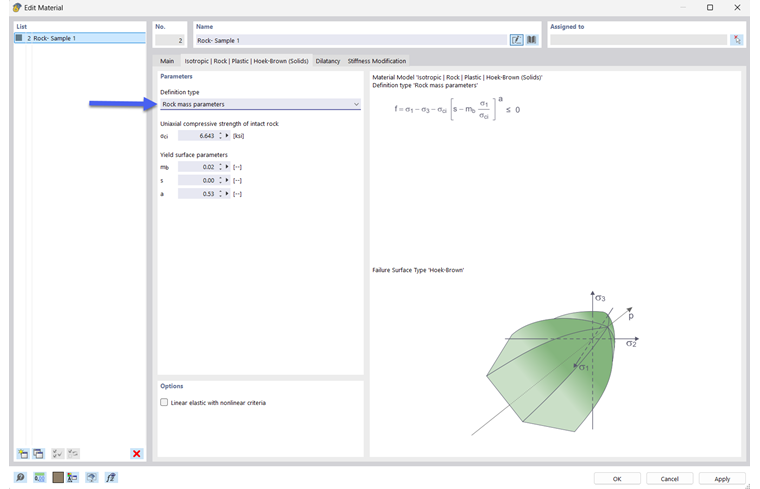

La boîte de dialogue d'entrée pour la sélection des valeurs empiriques apparaît, comme affiché ci-dessous.
Tous les paramètres de matériau peuvent être entrés directement dans la boîte de dialogue. Comme ils sont liés à l'indice d'effort géologique et au facteur de rupture, ils peuvent également être décrits à l'aide des valeurs GSI.
Valeurs GSI

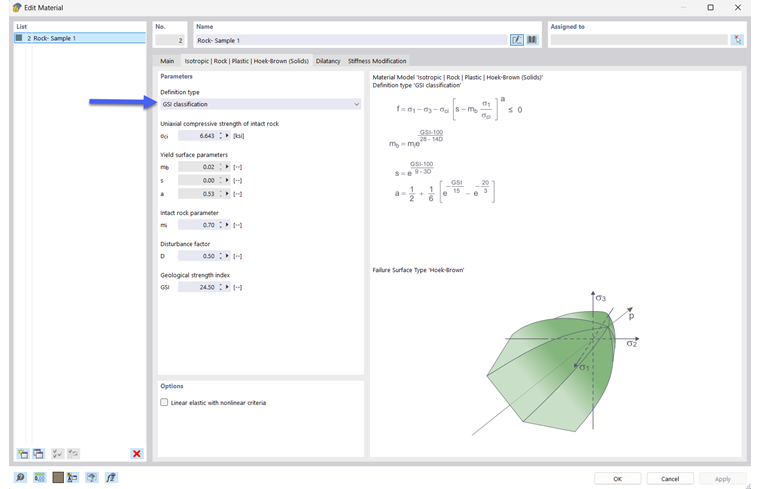

La boîte de dialogue d'entrée des valeurs GSI s'affiche comme affiché ci-dessous.
L’entrée des valeurs suivantes est requise.
- mi - Paramètre de matériau pour le massif
- D - Facteur de rupture/endommagement
- GSI - Indice d'effort géologique
Ils sont convertis en interne en Paramètres de matériau du critère de rupture de Hoek-Brown.
