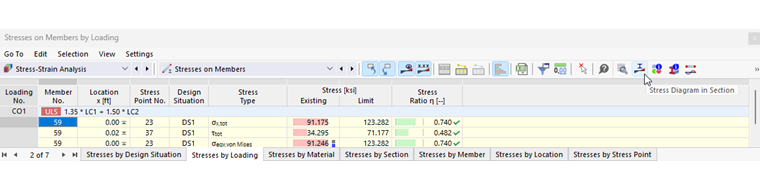

Les diagrammes de contraintes dans la section représentent les résultats aux points de contrainte de la section. Pour accéder à cette représentation, cliquez sur le bouton
. Il est disponible dans les tableaux de résultats de la catégorie 'Analyse contrainte-déformation' pour les barres, mais pas pour les surfaces.

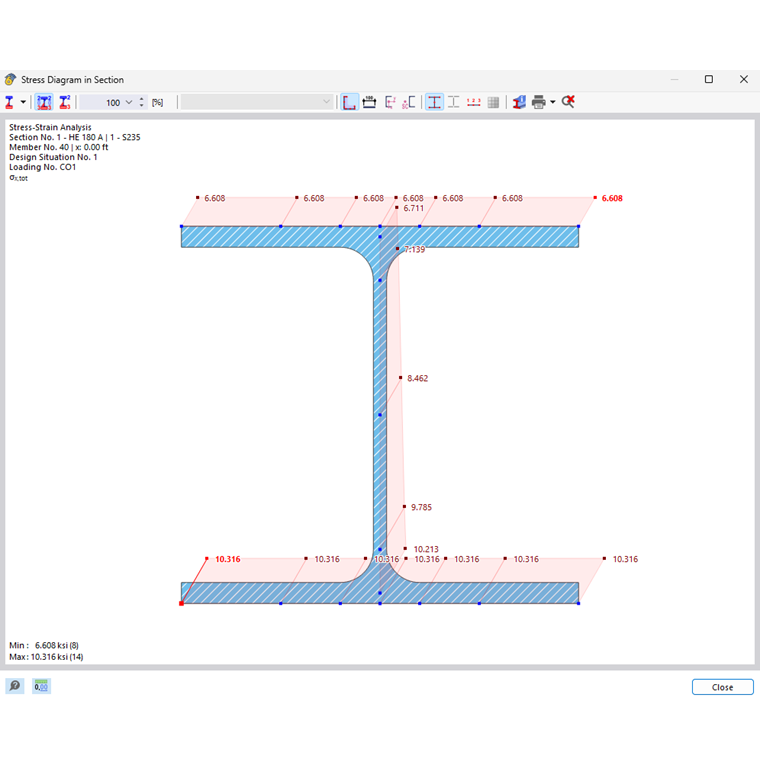

La fenêtre 'Diagramme de contraintes dans la section' apparaît.
Le graphique montre l'état de contrainte qui correspond au résultat de la ligne actuelle du tableau.
Vous pouvez contrôler le graphique comme d'habitude avec la souris, par exemple pour zoomer.
L'affichage des résultats peut également être adapté à l'aide des boutons de la barre d'outils. Ils sont associés aux fonctions suivantes :| Bouton | Fonction |
|---|---|
|
Bouton de liste avec possibilité de sélection pour les types de résultat |
|
Affiche/masque les valeurs aux points de contrainte |
|
Affiche uniquement les valeurs extrêmes des contraintes positives et négatives |
|
Permet de mettre à l'échelle les diagrammes de contraintes via un facteur en [%] |
|
Affiche/masque le contour de la section |
|
Affiche/masque les cotes |
|
Affiche/masque le système d’axes |
|
Affiche/masque le centre de cisaillement |
|
Affiche/masque les points de contrainte |
|
Affiche/masque la numérotation des points de contrainte |
|
Ouvre la fenêtre 'Informations sur la section' |
|
Permet d'imprimer l'affichage actuel |
|
Affiche la vue d'ensemble des diagrammes de contraintes |

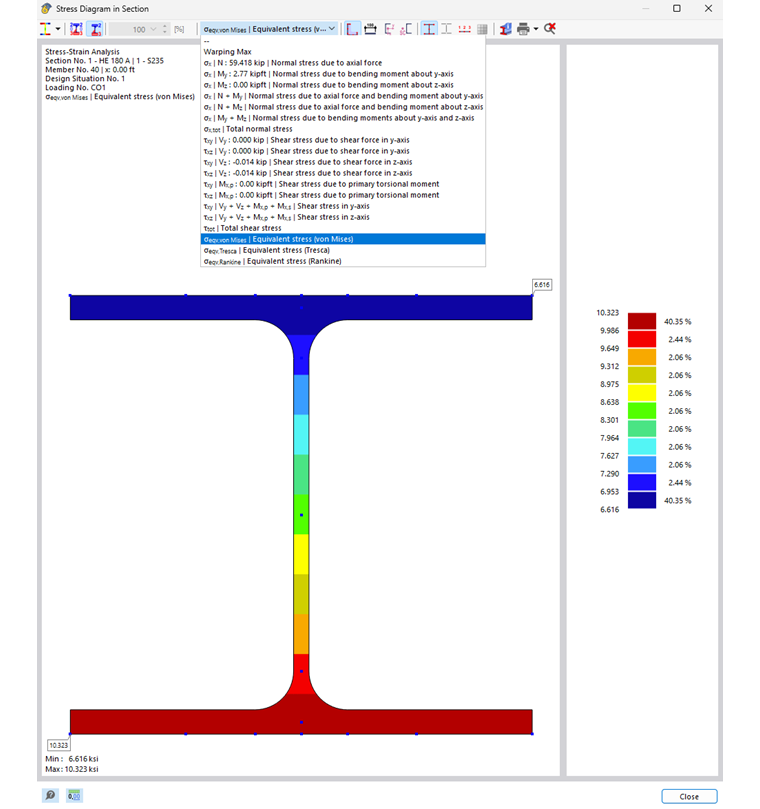

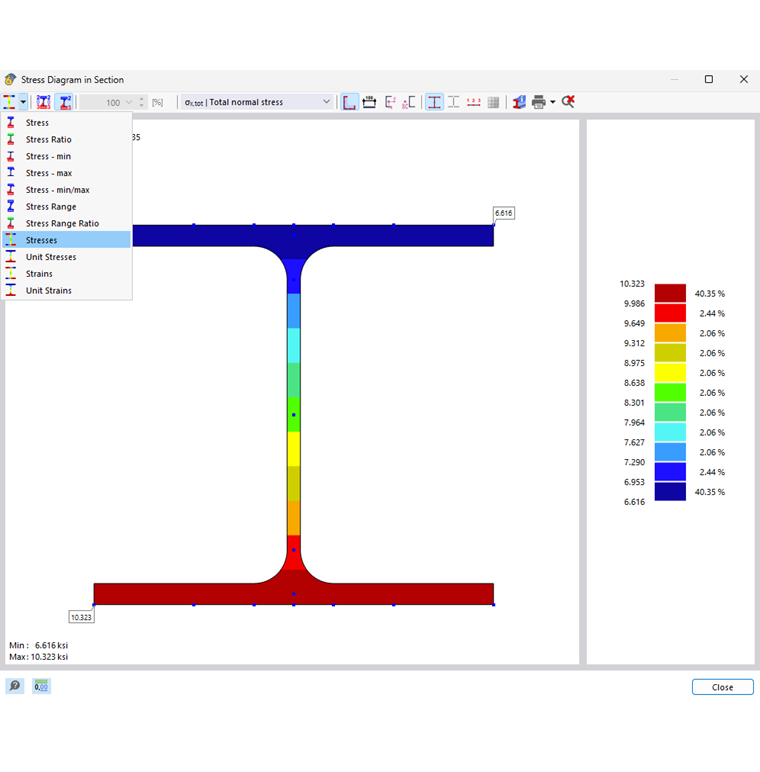

Types de résultat
Via le bouton de liste
, vous pouvez sélectionner les résultats à afficher sur la section.
Les options inférieures avec les boutons de couleur permettent d'afficher les diagrammes de résultats en couleur sur la section. Pour cela, réglez le type de résultat pertinent dans la liste du milieu.

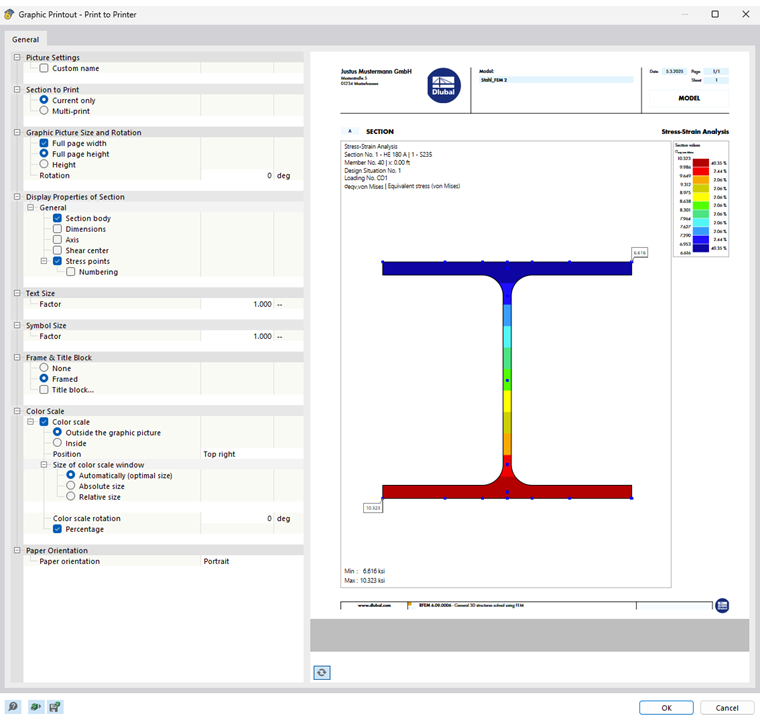

Impression graphique
Avec le bouton de liste
, vous pouvez imprimer directement le graphique actuel, le sauvegarder en PDF ou le transférer dans le rapport d'impression. Les détails à afficher peuvent également être définis dans l'aperçu avant impression.
Les graphiques que vous imprimez dans le rapport d'impression seront automatiquement mis à jour après un nouveau calcul avec des données d'entrée modifiées.
