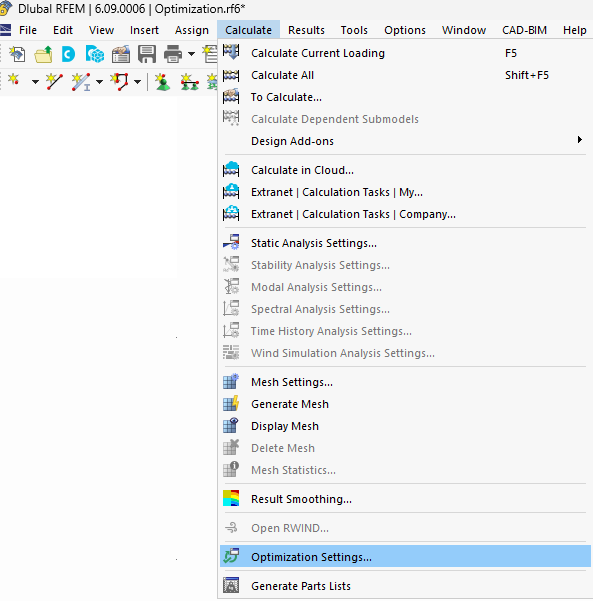

Jeżeli rozszerzenie zostało aktywowane Optymalizacja i Szacowanie kosztów/emisji CO2 Ustawienia optymalizacji można wywołać w nawigatorze Dane → 'Przypadki obciążeń i kombinacje' lub za pomocą paska menu → 'Obliczenia'.

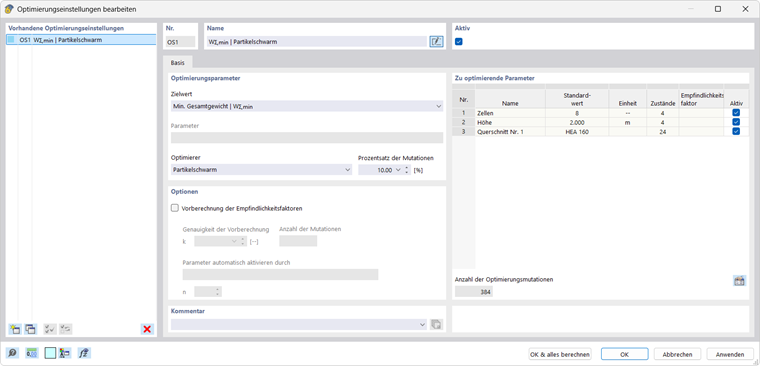

Spowoduje to otwarcie okna dialogowego "Ustawienia optymalizacji", w którym można kontrolować i uruchamiać proces optymalizacji.
Aktywuj optymalizację
Pole wyboru "Aktywny" nie jest domyślnie zaznaczone. Dzięki temu optymalizacja nie jest przeprowadzana. Aby aktywować zadanie optymalizacji, należy zaznaczyć to pole wyboru. Po sprawdzeniu pozostałych ustawień, można rozpocząć optymalizację poprzez zamknięcie okna dialogowego za pomocą przycisku 'OK, oblicz wszystko'.
Parametry do optymalizacji
Ta sekcja zawiera tabelę przeglądową ze wszystkimi danymi w oknie dialogowym Parametry globalne deklaracja parametrów optymalizacyjnych.
Liczba możliwych "stanów" wskazuje, ile wariantów jest możliwych dla każdego parametru. Wynikają one z efektywnych zakresów i są zawsze o około 1 większe niż wartość określona dla parametrów globalnych w kolumnie 'Kroki'.
'Współczynnik wrażliwości' opisuje wpływ odpowiedniego parametru na zadanie optymalizacji: im większy współczynnik, tym większe znaczenie dla określenia optymalnej wartości docelowej. Dokładność współczynnika zwiększa się z każdym przebiegiem obliczeń (każda zmiana optymalizacji).
Przycisk
W prawym dolnym rogu można przejść do okna dialogowego 'Parametry globalne', w celu sprawdzenia parametrów optymalizacji. Przycisk staje się dostępny po kliknięciu komórki tabeli.
'Liczba mutacji optymalizacji' na końcu tabeli przedstawia możliwe obliczeniowo układy parametrów z pełnej analizy wszystkich stanów parametrów optymalizacji dla wszystkich parametrów optymalizacji. Jeżeli liczba ta wynosi 0, nie ma parametrów do optymalizacji; program nie może rozpocząć optymalizacji.
Parametry optymalizacji
W tej sekcji można zdefiniować warunki brzegowe zadania optymalizacyjnego. Parametry te kontrolują proces optymalizacji i stanowią podstawę dla wyników.

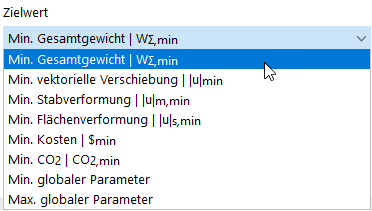

Docelowa wartość
Z listy można wybrać spośród różnych celów, które determinują optymalne zadanie optymalizacji. Jak zwykle w budownictwie, wszystkie te kryteria opisują minimalną reakcję modelu na określone warunki brzegowe analizy.
Program stara się znaleźć odpowiednie parametry, aby uzyskać minimalny wynik dla ciężaru, przemieszczenia, odkształcenia, kosztu lub emisji CO2.
Można użyć opcji "Min./Maks. globalne parametry ' są odpowiednie jako kryteria zdefiniowane przez użytkownika dla wzorów, które zostały wprowadzone na liście Parametry globalne wprowadzoną. W przypadku stosowania parametru globalnego można dokonać odpowiedniego wyboru z rozwijanej listy 'Parametr'.
Optymalizator
Z listy można wybrać algorytm rozwiązania problemu optymalizacji. Program oferuje trzy różne metody rozwiązywania problemów.
- Wszystkie mutacje : W procesie wsadowym obliczane są jeden po drugim wszystkie możliwe warianty modelu („mutacje”). Wynik jest oceniany dla następnego kroku i pakowany w Tabela "Optymalizacja" wymienionych. Pełna analiza wszystkich mutacji ma tę zaletę, że określane są możliwe optymalne konfiguracje parametrów. Jednocześnie ta forma analizy wymaga stosunkowo długiego czasu obliczeń, ponieważ analizowane są wszystkie mutacje.
- Losowe mutacje : Proces ten najpierw określa równomierny, losowy rozkład stanów parametrów dla procentowego udziału wszystkich możliwych mutacji modelu, który można określić w polu „Liczba losowych mutacji”. Wszystkie określone w ten sposób układy parametrów z każdego efektywnego zakresu parametru mają takie samo prawdopodobieństwo. Wszystkie te układy są następnie obliczane w procesie wsadowym, jeden po drugim, oceniane pod kątem następnego kroku i pakowane w Tabela "Optymalizacja" wymienionych. W zależności od analizowanego zbioru mutacji ta forma analizy jest stosunkowo szybka, ale niekoniecznie znaleźć wszystkie optymalne sytuacje ze względu na losowy, równomierny rozkład konstelacji parametrów.
- Rój cząstek : Metoda ta symuluje zachowanie stada zwierząt poszukujących pożywienia lub miejsca odpoczynku. Metoda została opracowana z myślą o optymalizacji funkcji nieliniowych. Krótki opis można znaleźć tutaj artykuł w Wikipedii.
- Osiadanie mrówek : Metoda ta symuluje zachowanie mrówek podczas wyszukiwania pożywienia. obiecujące ścieżki są oznaczone śladowymi ilościami feromonów i częściej wykorzystywane. Ponieważ jest to metoda heurystyczna, nie można zagwarantować optymalnego rozwiązania.
Procent generowanych mutacji
Liczbę przebiegów obliczeniowych można ograniczyć dla 'Przypadkowych mutacji', 'Roju cząstek' i 'Osiadania mrówek'. Wartość procentowa odnosi się do 'liczby optymalizacji', która jest obliczana na podstawie parametrów określonych dla optymalizacji.
Opcje
W tej sekcji okna dialogowego można wprowadzić dodatkowe, opcjonalne ustawienia.
Opcja 'Wstępne obliczenie współczynników wrażliwości' umożliwia wstępne obliczenie istotności parametrów dla zadania optymalizacyjnego, jeszcze zanim zostaną przeprowadzone rzeczywiste, czasami złożone obliczenia. W celach kontrolnych można ustawić 'Dokładność obliczeń wstępnych' przy użyciu współczynnika k.
Ustawienia w polu 'Aktywuj parametry automatycznie za pomocą' umożliwiają aktywację parametrów w tabeli 'Parametry do optymalizacji' po osiągnięciu określonej liczby parametrów n lub współczynnika wrażliwości przekracza wartość graniczną fs.
