Obliczanie powierzchni wielowarstwowych

W tym rozdziale opisano specjalne funkcje, które należy uwzględnić podczas obliczeń.

Zwłaszcza w przypadku bardziej miękkich płyt z drewna klejonego krzyżowo, w których występują grubsze warstwy płyt, należy zwrócić uwagę, aby poszczególne warstwy nie były zbyt grube: Duże odkształcenie ścinania płyt, które są przesunięte w warstwie o 0° i 90° z modułem sprężystości E90 = 0 dla kierunku drugorzędnego, w przypadku grubszych warstw nie może być poprawnie odwzorowane przez teorię płyt. W takim przypadku obliczenia są przeprowadzane ze zbyt sztywnymi wartościami!

Skrajnym przykładem jest tak zwana płyta warstwowa pokazana na poniższym rysunku. Górne warstwy składają się z cienkiej stalowej płyty i bardzo grubej środkowej warstwy piankowego tworzywa sztucznego.

Informacje

W celu obliczenia takich modeli za pomocą rozszerzenia, planuje się wyświetlanie warstw pośrednich jako brył. W ten sposób można uwzględnić większe odkształcenie przy ścinaniu.

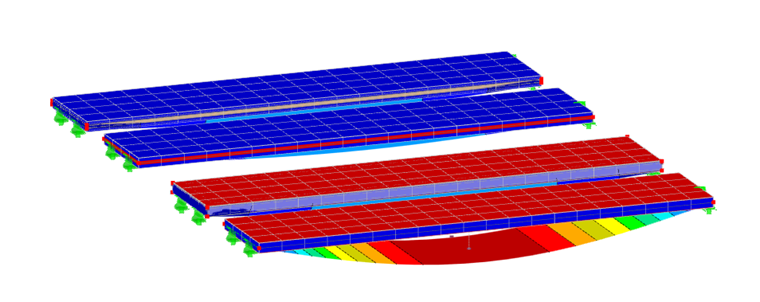

Problem można zrozumieć w modelu "odkształcenie styczne" (patrz kolumna po prawej stronie). Błąd jest wyraźnie widoczny w płycie z drewna klejonego krzyżowo z bardzo grubymi warstwami pośrednimi. W przypadku powszechnie stosowanych konstrukcji z drewna klejonego krzyżowo - również pokazanych w modelu - błąd zbliża się do zera.
