Przed zdefiniowaniem parametrów istotnych dla analizy dynamicznej należy aktywować odpowiednie rozszerzenia. Są one kontrolowane globalnie przez ustawienia 'Dane podstawowe' modelu. Okno to można otworzyć za pomocą polecenia Dane podstawowe w menu Plik lub użyć klawisza
na pasku narzędzi.

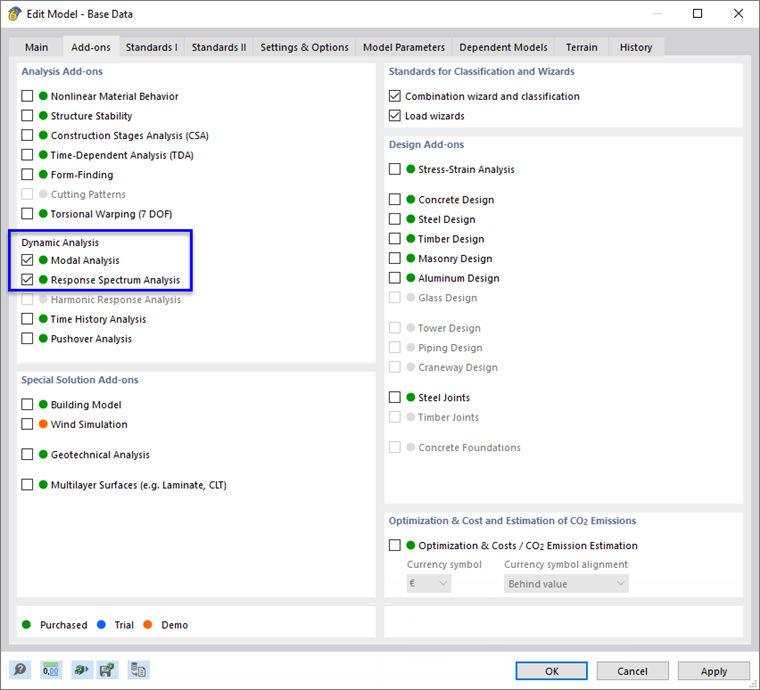

Aktywacja analizy dynamicznej
W oknie dialogowym 'Edytuj model - Dane podstawowe' należy wybrać zakładkę Rozszerzenia.
W obszarze 'Rozszerzenia do analizy' należy wybrać opcję Analiza modalna oraz Analiza spektrum odpowiedzi. Umożliwia to określanie częstotliwości drgań własnych i kształtów drgań oraz analizę sejsmiczną.

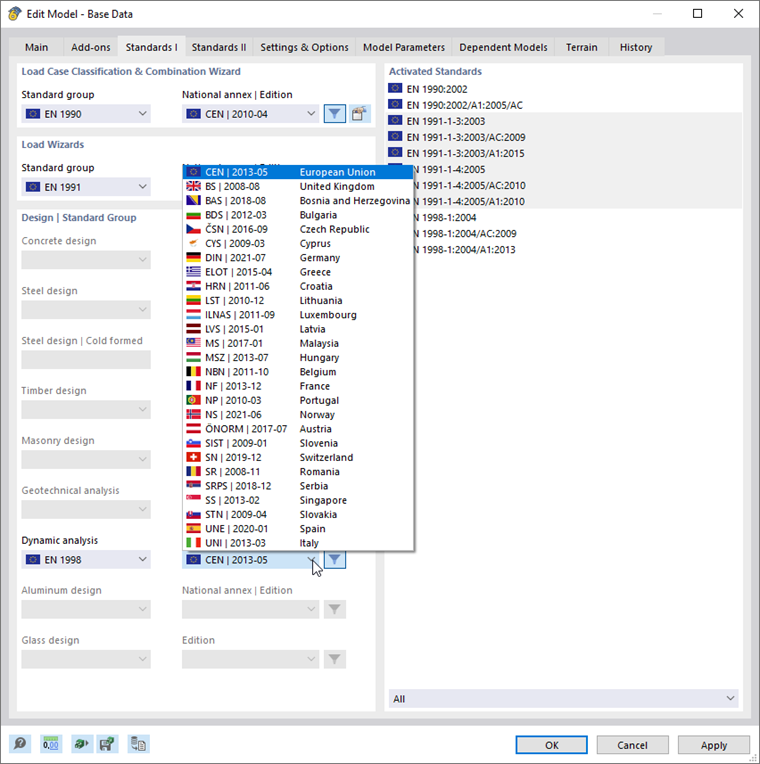

Wybór normy
W zakładce Normy I można sprawdzić, która norma jest wstępnie ustawiona do analizy dynamicznej.
Należy upewnić się, że EN 1998 jest ustawiona jako grupa norm dla 'Analizy dynamicznej'. Lista 'Załącznik krajowy' zawiera wybór ustawień dla krajów. Chociaż model znajduje się we Włoszech, w tym tutorialu należy zastosować uniwersalne zalecenia CEN.

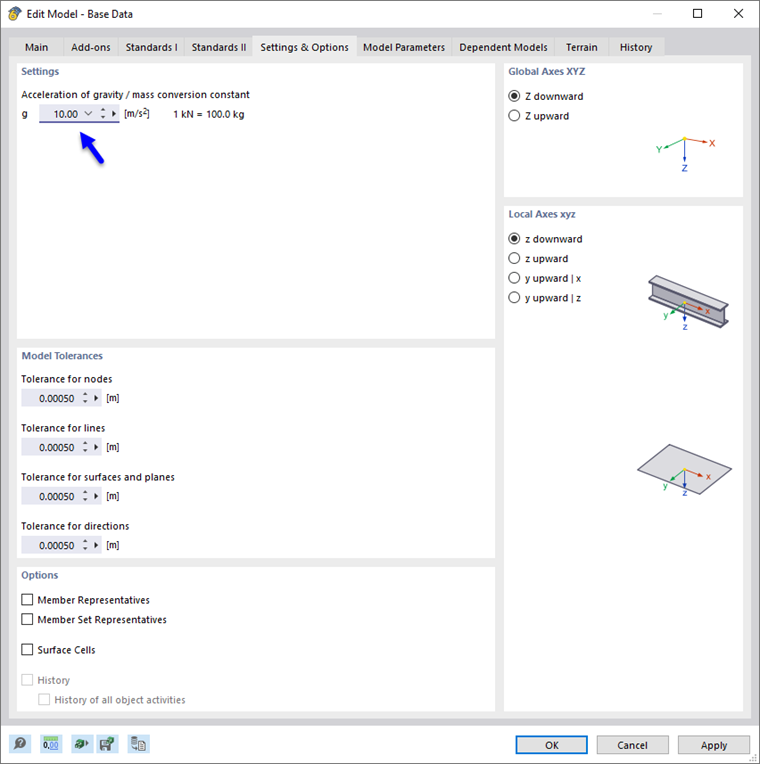

Sprawdzenie grawitacji standardowej
W zakładce Ustawienia i opcje można sprawdzić ustawienia dla grawitacji standardowej.
'Stała konwersji przyspieszenia ziemskiego/masy' g jest domyślnie ustawiona na 10,00 m/s2. Wartość tę można dostosować tak, aby obciążenia były przeliczane na masy przy użyciu innego współczynnika. Nie należy jednak zmieniać ustawienia domyślnego.
Kliknij przycisk OK, aby zamknąć okno dialogowe 'Dane podstawowe'. Jeżeli program zapyta, czy wszystkie wyniki mają zostać usunięte ze względu na zmodyfikowane parametry, należy kliknąć Tak.

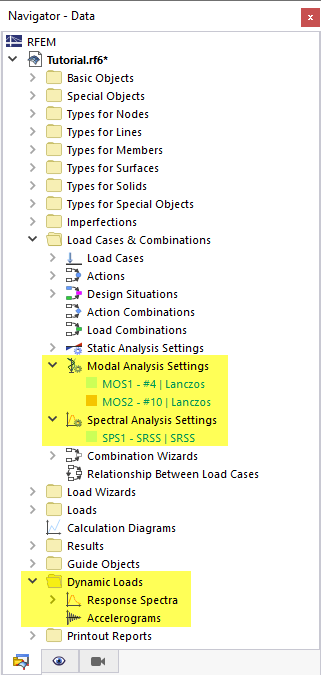

Nawigator
W nawigatorze został dodany nowy folder: 'Obciążenia dynamiczne'. Zarządza on spektrami odpowiedzi i akcelerogramami wykorzystywanymi do analizy spektrum odpowiedzi. Ponadto w folderze 'Przypadki obciążeń i kombinacje' pojawiły się nowe elementy: 'Ustawienia analizy modalnej' i 'Ustawienia analizy spektralnej'. Kontrolują one parametry analizy modalnej i analizy spektrum odpowiedzi.
