Aby bylo možné definovat parametry relevantní pro dynamickou analýzu, je třeba aktivovat příslušné addony. Jsou globálně řízeny nastavením 'Základní údaje' modelu. Tento dialog otevřeme příkazem z hlavní nabídky Soubor Základní údaje nebo pomocí tlačítka
v panelu nástrojů.
Aktivace dynamické analýzy
V dialogu 'Upravit základní údaje modelu' vyberte záložku Addony.
V sekci 'Addony pro analýzu' vyberte možnosti Modální analýza a Analýza spektra odezvy. Tím je umožněno stanovení vlastních frekvencí a vlastních tvarů a také seizmická analýza.

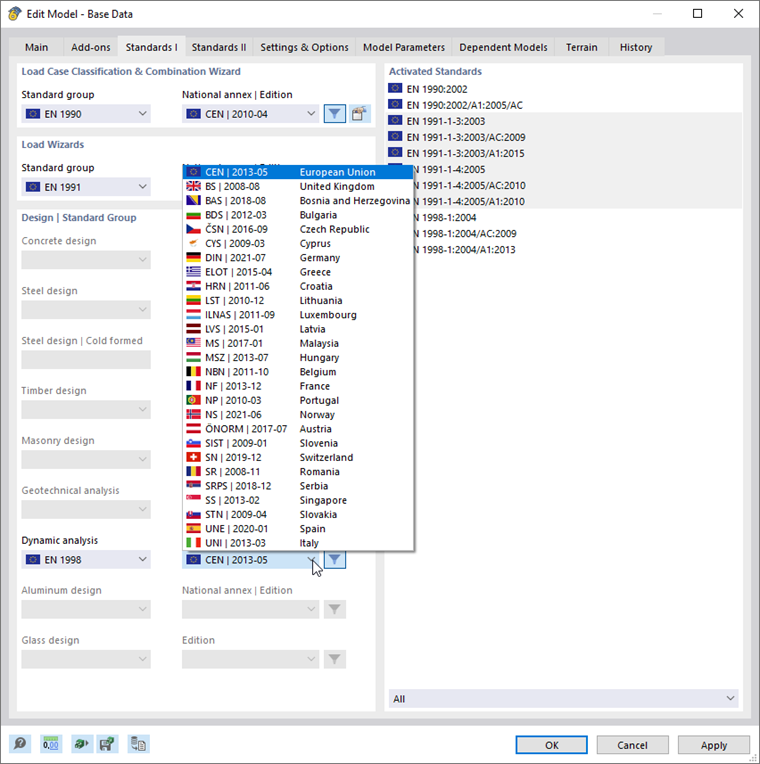

Výběr normy
V záložce Normy I je možné zkontrolovat normu, která je přednastavena pro dynamickou analýzu.
Ujistěte se, že je pro 'dynamickou analýzu' nastavena jako skupina norem EN 1998. Seznam „Národní přílohy“ nabízí výběr nastavení pro jednotlivé země. Přestože se model nachází v Itálii, je třeba v tomto tutoriálu použít univerzální doporučení CEN.
Kontrola standardní gravitace
V záložce Nastavení & Možnosti vedle zkontrolujte nastavení pro standardní gravitaci.
Předem nastavena 'konstanta konverze tíhového zrychlení/hmota' g je 10,00 m/s2. Hodnotu je možné upravit tak, aby se zatížení převedla na hmoty s jiným součinitelem. Neměňte však výchozí nastavení.
Kliknutím na tlačítko OK zavřete dialog „Základní údaje“. Pokud se program zeptá, zda se mají kvůli upraveným parametrům smazat všechny výsledky, klikněte na Ano.

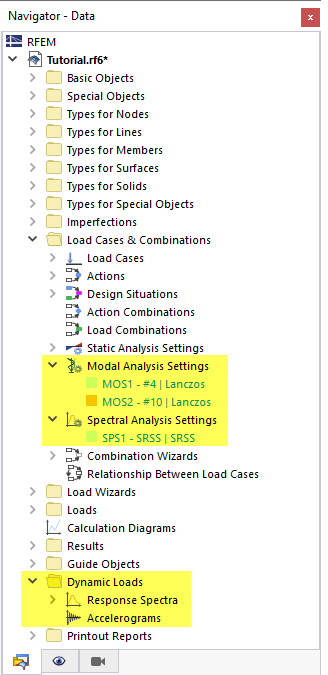

Navigátor
V navigátoru byla přidána nová složka: 'Dynamická zatížení'. Spravuje spektra odezvy a akcelerogramy použité pro analýzu spektra odezvy. Kromě toho jsou ve složce 'Zatěžovací stavy a kombinace' nové položky: 'Nastavení pro modální analýzu' a 'Nastavení pro spektrální analýzu'. Řídí parametry modální analýzy a analýzy spektra odezvy.
