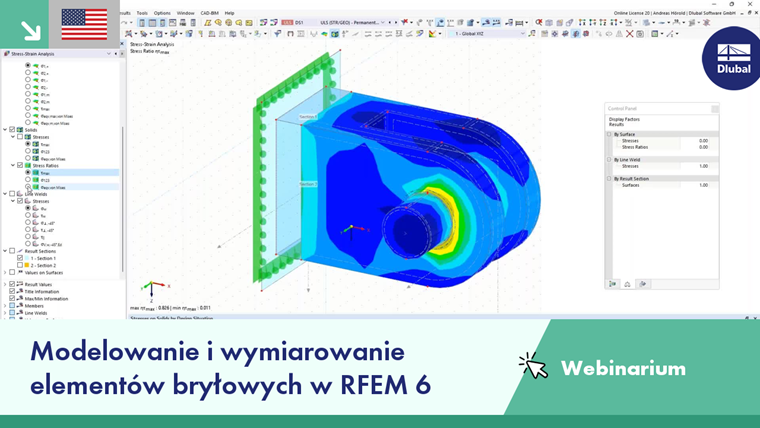

W niniejszej instrukcji opisano tematykę webinarium "Modelowanie i wymiarowanie elementów bryłowych w RFEM 6".

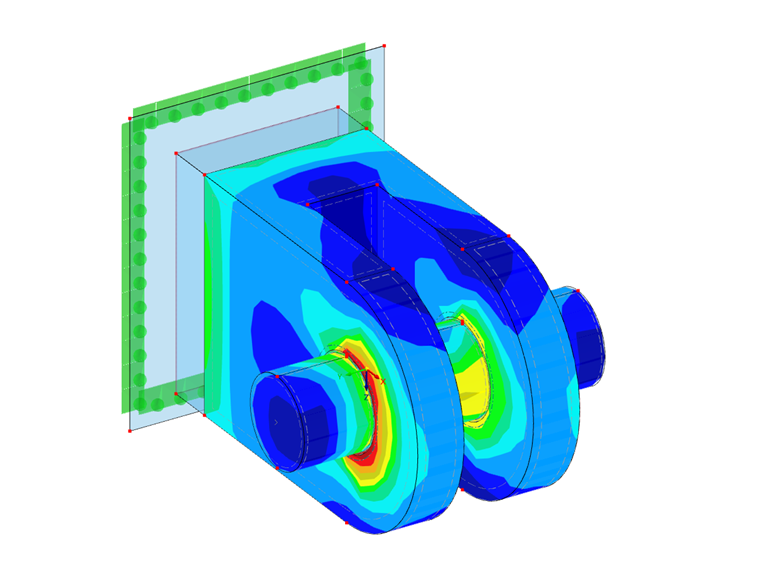

W webinarium modelowane jest złącze śrubowe. Wyjaśniono w nim, w jaki sposób można zdefiniować kontakt między bryłami i przeprowadzić analizę naprężeniowo-odkształceniową. Uwzględniono również wykorzystanie spoin.
W programie RFEM 6 możliwe jest definiowanie spoin liniowych między powierzchniami i obliczanie naprężeń w spoinie za pomocą -and-rstab-9/obliczenia/analiza-naprezeniowo-odksztalceniowa Analiza naprężeniowo-odkształceniowa.
Dostępne są następujące typy połączeń:
W zależności od wybranego typu połączenia można wybrać następujące obliczenia spoin:
Za pomocą opcji "Preferowana niezależna siatka" w ustawieniach siatki ES można utworzyć siatkę ES dla zintegrowanych obiektów, która będzie od siebie niezależna. Pozwala to na generowanie znacznie bardziej szczegółowej i precyzyjnej siatki ES dla poszczególnych obiektów, które są ze sobą zintegrowane.
W oknie dialogowym "Proszę kliknąć" można znaleźć również dane dotyczące metody skończonej (FSM) jako grafika 3D.
W programach RFEM 6 i RSTAB 9 można wstawić "Obiekty wizualne" jako obiekty pomocnicze. Możliwy jest import plików w formatach 3ds, stl i obj.
Obiekty te umożliwiają lepsze odniesienie do wymiarów.
