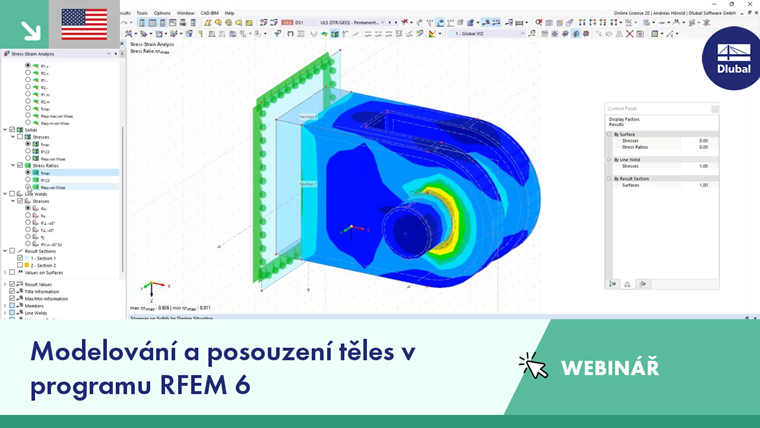

Tento manuál vysvětluje témata webináře "Modelování a posouzení těles v programu RFEM 6".

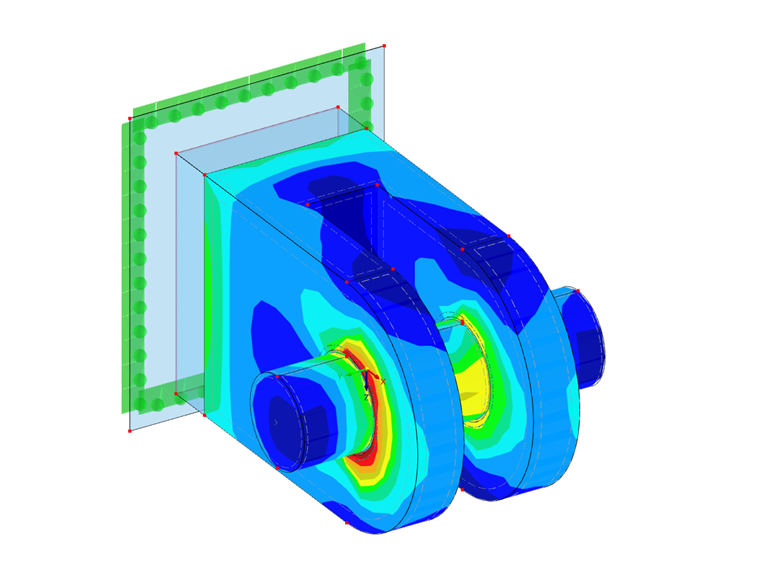

Ve webináři se modeluje závěsné oko s kolíkem. Je zde vysvětleno, jak můžete definovat kontakt mezi tělesy a jak provést analýzu napětí-přetvoření. Dále je zohledněno použití svarů.
V programu RFEM 6 je možné definovat mezi plochami liniové svary a pomocí addonu Analýza napětí-přetvoření v nich počítat napětí.
K dispozici jsou následující typy spojů:
Na základě zvoleného typu spoje lze vybrat následující provedení svarů:
Pomocí volby "Nezávislá síť preferována" v nastavení sítě KP můžete vytvořit síť konečných prvků pro integrované objekty, které jsou na sobě nezávislé. To umožňuje vytvořit výrazně podrobnější a přesnější síť konečných prvků pro jednotlivé objekty, které jsou vzájemně integrovány.
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
V programech RFEM 6 a RSTAB 9 máte možnost vkládat "Vizuální objekty" jako pomocné objekty. Můžete přitom importovat soubory ve formátech 3ds, stl a obj.
Tyto objekty umožňují lépe pochopit a představit si rozměry konstrukce.
