Za pomocą typu obciążenia „Koniec sprężenia wstępnego”

Do tej pory typ obciążenia wstępnego w programach Dlubal Software był zawsze pierwszym naprężeniem wstępnym. Es wurde die definierte Lastgröße aufgebracht und je nach Steifigkeit des umliegenden Systems blieb die Vorspannung mehr oder minder als Normalkraft im Seil übrig.

Jeżeli na przykład między dwiema podporami zostanie użyty kabel, siła osiowa odpowiada sile naprężenia wstępnego. Verbindet man zwei Kragstützen mit einem vorgespannten Seil, so hängt die Normalkraft darin von der Steifigkeit der Stützen ab. Für eine vorgegebene Endvorspannkraft musste die Anfangsvorspannung bisher manuell iterativ erhöht werden.

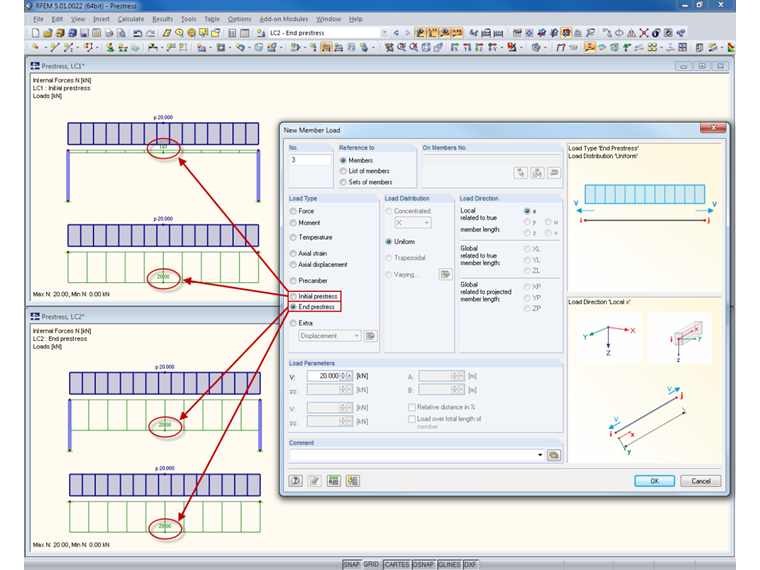

Wstępne naprężenie wstępne obciążenia pręta
Wstępne naprężenie wstępne obciążenia pręta

Durch Wahl der Lastart "Endvorspannung" bei der Lastdefinition in RFEM 5 wird nun programmintern die Last solange erhöht bis die Normalkraft der Vorspannkraft entspricht.

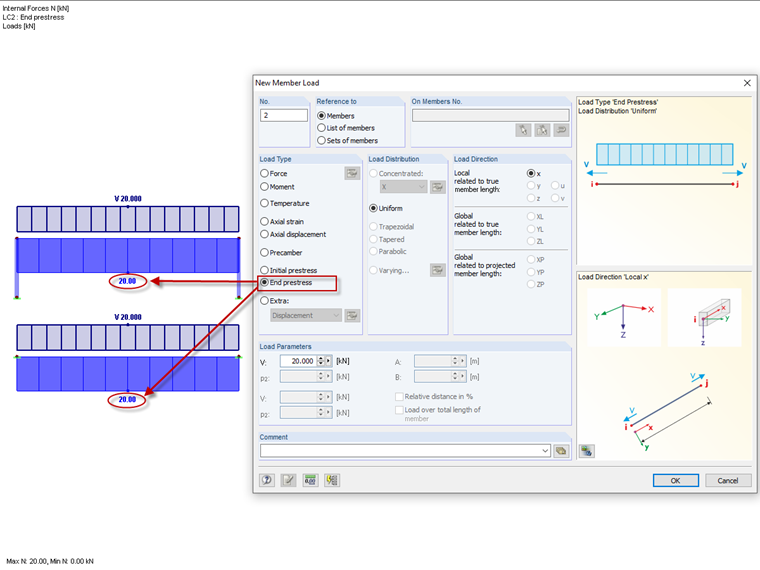

Obciążenie pręta - naprężenie końcowe
Obciążenie pręta - naprężenie końcowe

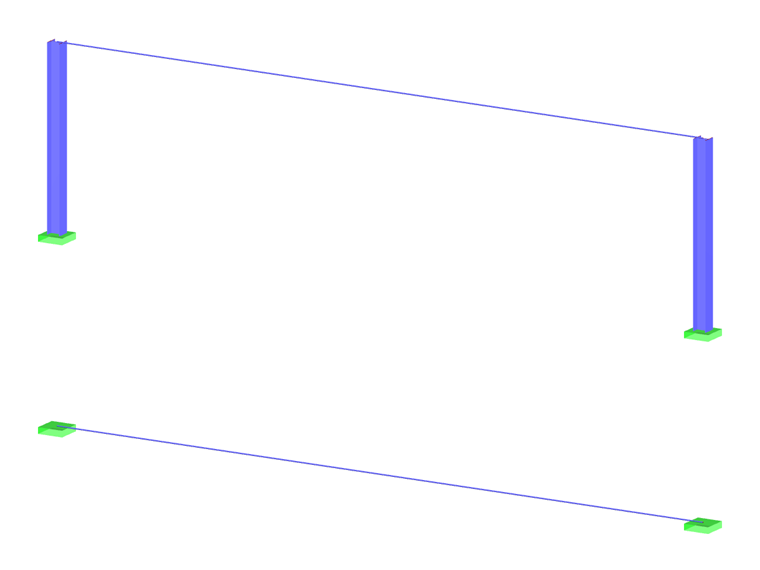

Kabel pomiędzy podporami a wspornikami
Kabel pomiędzy podporami a wspornikami
