Zaletą obliczeń sprężysto-plastycznych w programie RFEM jest czas obliczeń i liczba niezbędnych iteracji. Ponadto materiał może teraz zaoszczędzić odkształcenia plastyczne lub odkształcenia w każdym przyroście obciążenia i wykorzystać je w następnych krokach obliczeniowych. Przy takim zachowaniu materiału można zatem uwzględnić obciążenie i odciążenie materiału, dzięki czemu zachowane jest odkształcenie plastyczne w materiale.

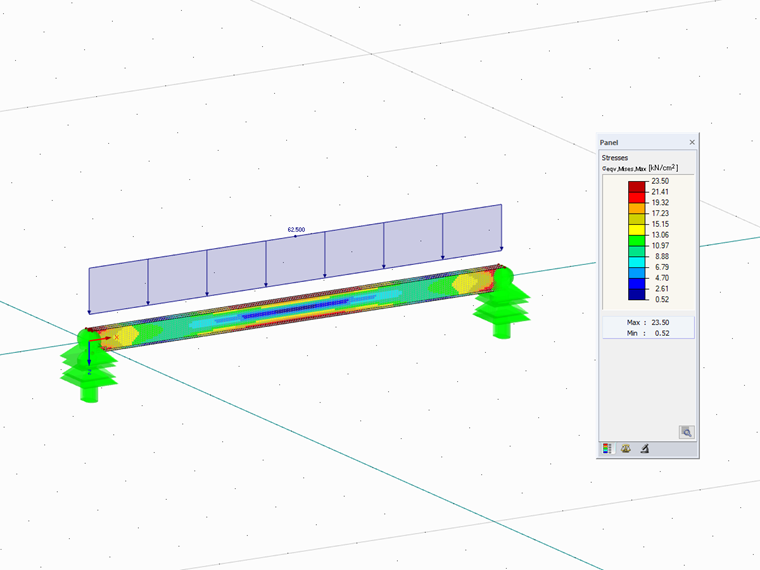

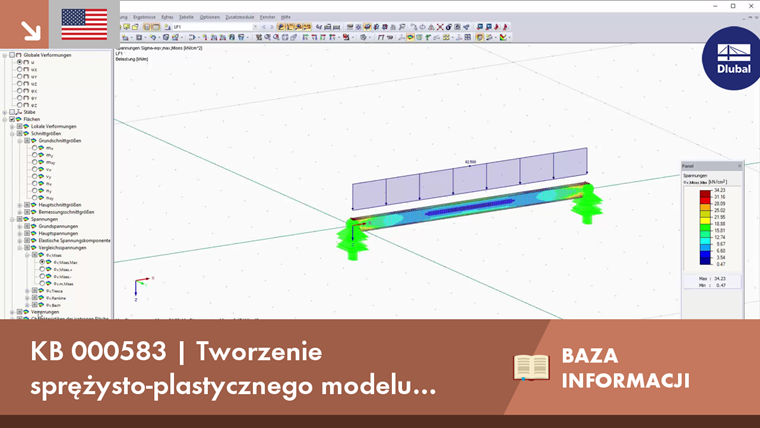

Tworzenie sprężysto-plastycznego modelu materiałowego 2D/3D
Mit dem elastisch-plastischen Materialmodell haben Sie in RFEM 5 die Möglichkeit, Flächen und Volumen mit plastischen Materialeigenschaften zu berechnen und eine Spannungsauswertung durchzuführen. Dieses Materialmodell basiert auf der klassischen Von-Mises-Plastizität.
