Vorteil der elastisch-plastischen Berechnung in RFEM 5 sind dabei die Berechnungszeit und die Anzahl der benötigten Iterationen. Zudem hat dieses Material nun die Eigenschaft, plastische Verzerrungen oder Verformungen in jedem Lastinkrement zu speichern und für die nächsten Berechnungsschritte weiter zu verwenden. Mit diesem Materialverhalten ist es daher möglich, ein Belasten und Entlasten des Materials zu berücksichtigen, wobei eine plastische Verformung im Material erhalten bleibt.

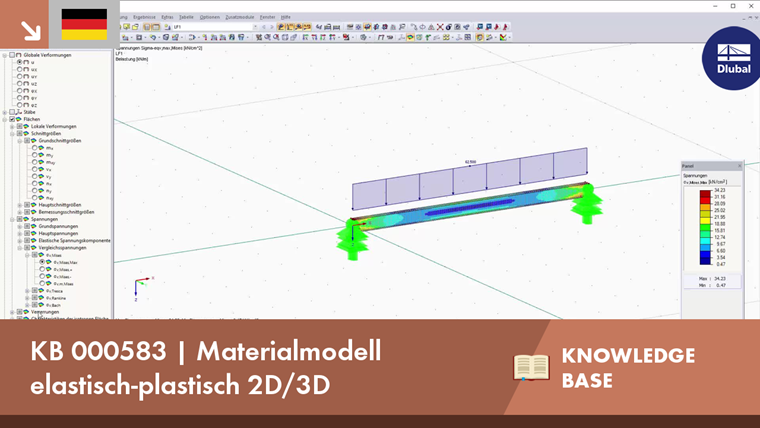

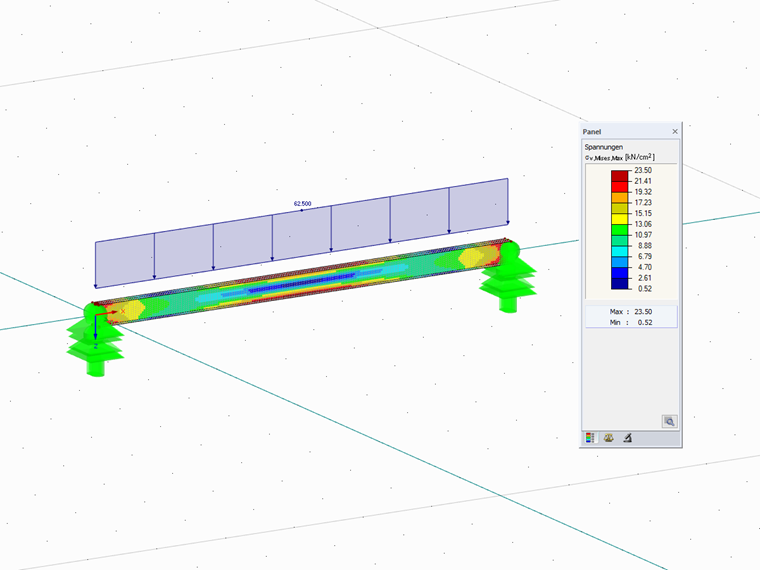

Materialmodell elastisch-plastisch 2D/3D
Mit dem elastisch-plastischen Materialmodell haben Sie in RFEM 5 die Möglichkeit, Flächen und Volumen mit plastischen Materialeigenschaften zu berechnen und eine Spannungsauswertung durchzuführen. Dieses Materialmodell basiert auf der klassischen Von-Mises-Plastizität.
Autor
Herr Frenzel beschäftigt sich mit der Entwicklung im Bereich Dynamik. Außerdem bearbeitet er Anwenderfragen im Kundensupport.
