Jednou z výhod elasticko-plastického výpočtu v programu RFEM 5 je doba výpočtu a počet potřebných iterací. Kromě toho lze nyní pro materiál uložit plastické přetvoření nebo deformaci v každém přírůstku zatížení a použít je tak pro další krok výpočtu. Díky tomuto chování materiálu je proto možné zohlednit zatížení a odlehčení materiálu, při kterém se zachová plastická deformace.

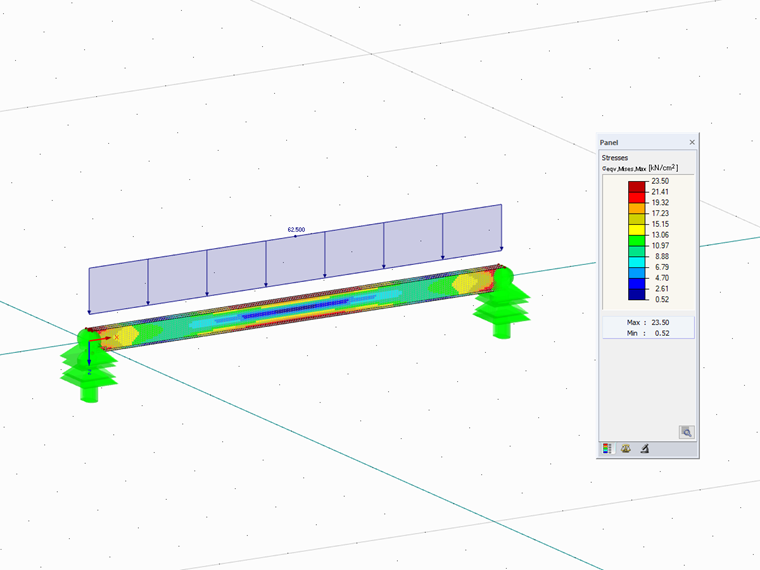

Elasticko-plastický 2D/3D materiálový model
Elasticko-plastický materiálový model v programu RFEM 5 Vám umožňuje vypočítat plochy a tělesa s plastickými charakteristikami materiálu a provést vyhodnocení napětí. Tento materiálový model je založený na klasické von Misesově plasticitě.
