Określanie wymaganego zbrojenia podłużnego do obliczania siły tnącej zgodnie z EN 1992-1-1

Nośność na ścinanie VRd, c bez obliczonego zbrojenia na ścinanie zgodnie z 6.2.2, EN 1992-1-1 [1] lub 10.3.3, DIN 1045-1 [2] jest obliczana w zależności od stopnia zbrojenia podłużnego. Jeżeli wymagane zbrojenie podłużne z obliczeń na zginanie zostanie użyte do obliczenia VRd,c, prowadzi to do niedoszacowania nośności na ścinanie bez zbrojenia na ścinanie w pobliżu przegubowych podpór końcowych. W przeciwieństwie do siły tnącej, wymagane zbrojenie na zginanie zmniejsza się w kierunku podpory. Ponadto faktycznie wstawione zbrojenie podłużne zwykle znacznie odbiega od wymaganego zbrojenia na zginanie w obszarze podparcia końcowego (na przykład w przypadku zbrojenia belek nieschodkowych).

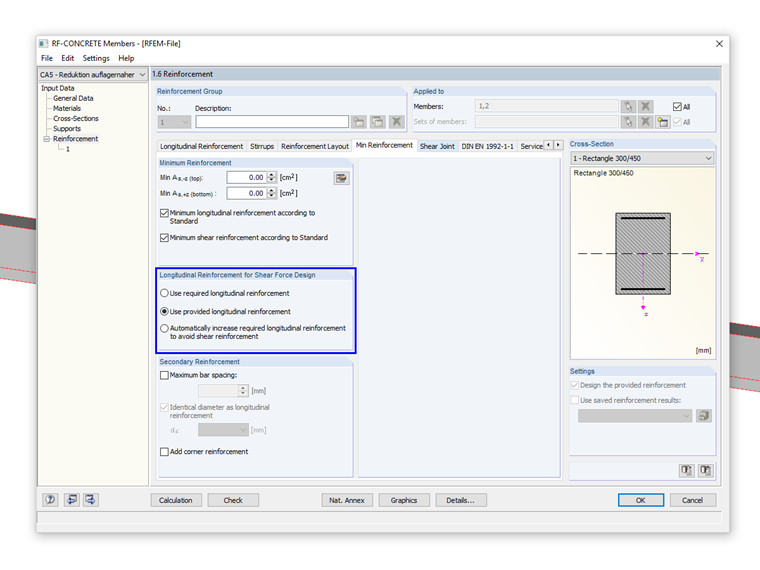

W modułach RF-CONCRETE Members i CONCRETE można określić, czy obliczenie siły tnącej ma zostać przeprowadzone z wymaganym zbrojeniem podłużnym z obliczeń na zginanie, czy z istniejącym zbrojeniem podłużnym z propozycji zbrojenia z modułu Okno 3.1. W miejscu, w którym nośność na ścinanie z wymaganym zbrojeniem na zginanie jest niewystarczająca, następuje teraz zastosowanie zbrojenia rzeczywistego. Jeżeli obliczenia na ścinanie bez zbrojenia na ścinanie nie można przeprowadzić z użyciem rzeczywistego zbrojenia, rzeczywiste zbrojenie jest również wyświetlane jako zbrojenie podłużne wymagane statycznie.

Ponadto istnieje możliwość automatycznego zwiększenia wymaganego zbrojenia podłużnego, aby uniknąć zbrojenia na ścinanie. W tym przypadku zbrojenie podłużne jest zwiększane do momentu osiągnięcia maksymalnego stopnia zbrojenia 0,02. Jeżeli w trakcie tego procesu okaże się, że VRd,c przy maksymalnym stopniu zbrojenia podłużnego jest nadal mniejsze niż działająca siła tnąca VEd, zwiększenie zbrojenia podłużnego nie ma wpływu na nośność na ścinanie VRd, ci nie jest używany. W takim przypadku VRd,c jest określane z wymaganym zbrojeniem podłużnym z analizy zginania, a następnie obliczane jest wymagane zbrojenie na ścinanie.


Autor

Pan Meierhofer jest liderem w dziedzinie rozwoju programów dla konstrukcji betonowych i jest do dyspozycji zespołu wsparcia klienta w przypadku pytań związanych z projektowaniem konstrukcji z betonu zbrojonego i sprężonego.

Po lewej
Odniesienia
  1. Nationaler Anhang - National festgelegte Parameter - Eurocode 2: Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken - Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau; DIN EN 1992-1-1/NA:2013-04
  2. DIN 1045-1: Tragwerke aus Beton, Stahlbeton und Spannbeton Teil 1-1: Bemessung und Konstruktion, Kommentierte Kurzfassung. Beuth Verlag GmbH, Berlin, edition = 2. 2005.
