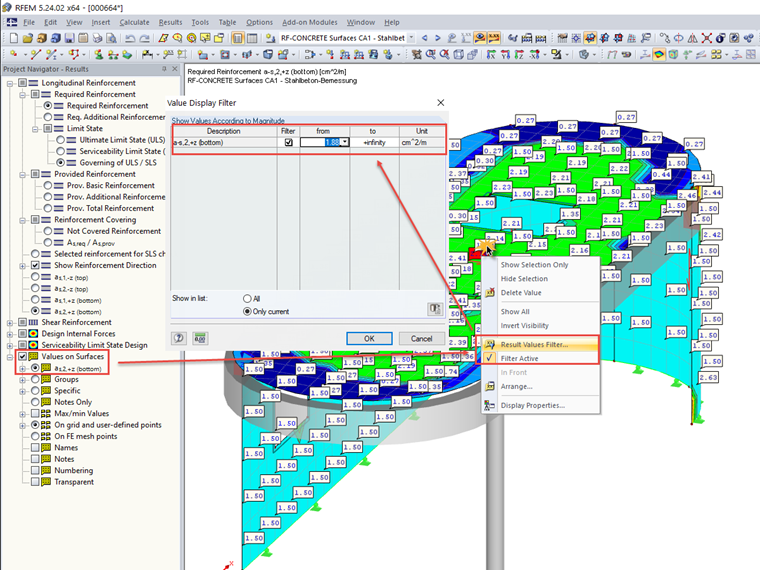

Filtrowania można dokonać w Nawigatorze projektu - Wyniki poprzez kliknięcie prawym przyciskiem myszy "Wartości na powierzchniach", a następnie wybranie opcji "Filtr wyświetlania wartości..." w menu kontekstowym, które zostanie otwarte. Pojawi się okno dialogowe, w którym można ustawić opcje filtrowania dla bieżącej wartości lub wszystkich wartości. Po potwierdzeniu przyciskiem [OK] w oknie roboczym pojawiają się przefiltrowane wartości. Wartości te można wyświetlić lub ukryć za pomocą menu kontekstowego wspomnianego powyżej.
Filtrowanie wyników na powierzchniach
W wielu przypadkach konieczne jest przefiltrowanie wyników pod kątem wyświetlania wartości na powierzchniach, aby nie były wyświetlane wszystkie liczby. Podczas wyświetlania rozmieszczenia zbrojenia można na przykład ukryć wartości poniżej już zastosowanego zbrojenia podstawowego.
