Inteligentne ustawianie wstępnych współczynników bezpieczeństwa częściowego dla kombinacji obciążeń

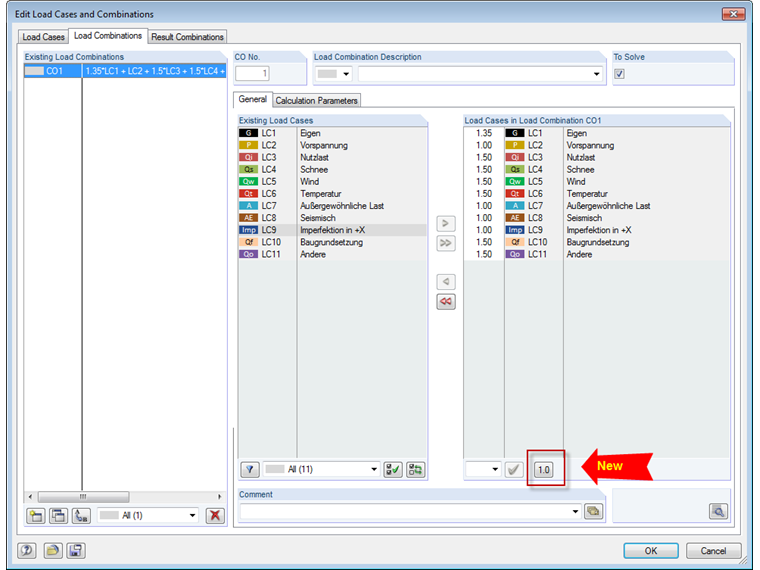

Im Dialog "Lastfälle und Kombinationen bearbeiten" können unter dem Register "Lastkombinationen" verschiedene Lastfälle in einer Lastkombination miteinander kombiniert werden.

Ponieważ przypadki obciążeń ogólnie opisują obciążenia charakterystyczne bez zabezpieczeń, należy je pomnożyć przez określone częściowe współczynniki bezpieczeństwa w kombinacjach obciążeń, w zależności od sytuacji obliczeniowej.

Przykład: 1,35 x LF1 "Eigengewicht" + 1,5 x LF2 "Nutzlast"

Standardmäßig werden bei der Übernahme eines Lastfalls abhängig von der Kategorie automatisch prinzipielle Teilsicherheitsbeiwerte vorgegeben. Beispielsweise werden für die Lastfallkategorien nach der europäischen Kombinationsnorm EN 1990 folgende Werte verwendet:

  • 1,35 dla przypadków obciążeń stałych (ciężar własny)
  • 1,5 bei veränderlichen Lastfällen (Wind, Schnee, Nutzlast, Temperatur)
  • 1,0 bei Sonderlastfällen (Vorspannung, Außergewöhnlich, Seismisch, Imperfektion)

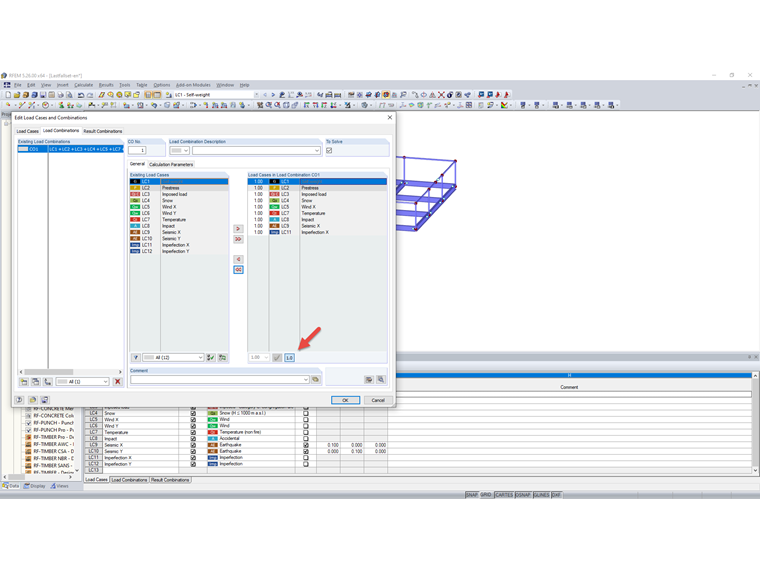

Für den Fall, dass keine Teilsicherheitsbeiwerte in einer Lastkombination benötigt werden, gibt es den Button [1,0]. Nach Aktivierung dieser Funktion ist die standardmäßige Teilsicherheitsbeiwert-Zuweisung abgeschaltet und die Lastfälle werden mit dem Teilsicherheitsbeiwert 1,0 übernommen.

Es können auch manuelle Teilsicherheitsbeiwerte vorgegeben und im Regelmodus jederzeit die oben beschriebene Standardvorgabe mit einem neuen Wert überschrieben werden.


Autor

Pan Niemeier jest odpowiedzialny za rozwój programów RFEM, RSTAB, RWIND Simulation oraz w dziedzinie konstrukcji membranowych. Jest również odpowiedzialny za zapewnienie jakości i wsparcie klienta.
