Szybkie i łatwe generowanie obciążeń oraz automatyczne tworzenie kombinacji obciążeń

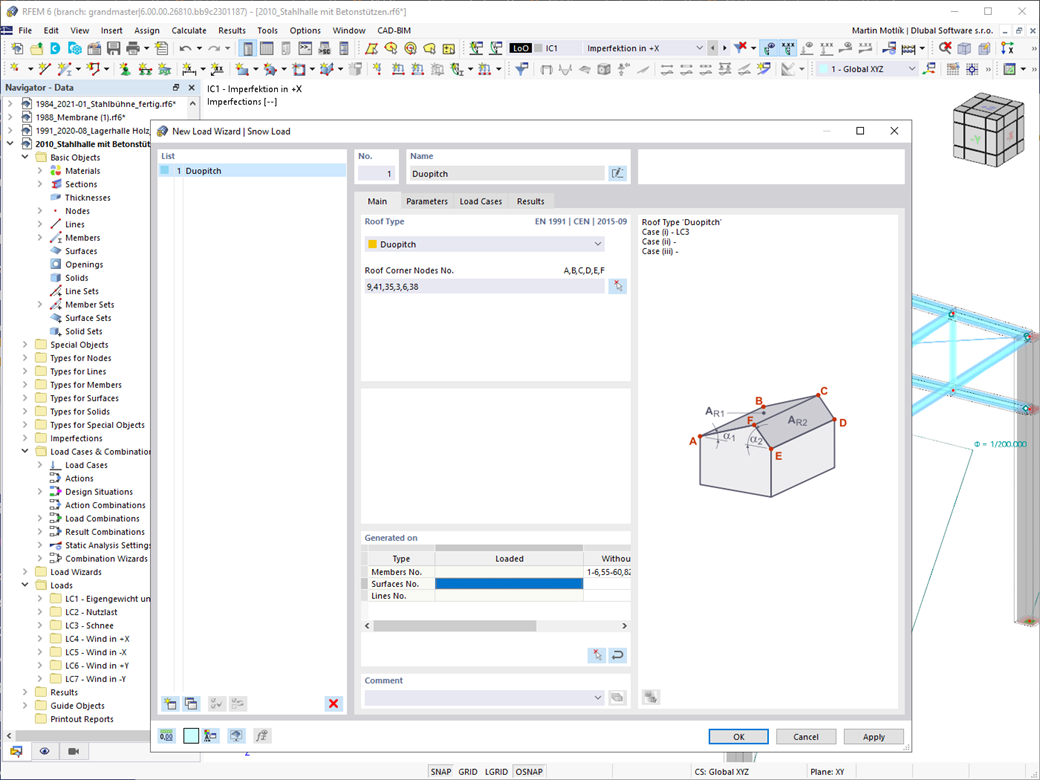

Generowanie obciążeń śniegiem
Czy Twoje konstrukcje muszą wytrzymać napory śniegu? Dzięki asystentowi obciążenia śniegiem możesz generować obciążenia śniegiem jako obciążenia prętowe lub powierzchniowe.
Dostępne są następujące normy:
-
1991-1-3 wraz z załącznikami krajowymi (Unia Europejska)
-
SIA 261 (Szwajcaria)
-
ASCE 7 (USA)
-
NBC (Kanada)
-
CTE DB-SE-AE (Hiszpania)
-
GB 50009 (Chiny)
-
IS 875 (Indie)
Generowanie obciążeń wiatrem
Również obciążenia wiatrem nie stanowią problemu dla Twojego projektu. Następujące elementy można automatycznie generować obciążenia wiatrem jako obciążenia prętowe lub powierzchniowe (RFEM):
- Ściany pionowe
- Dachy płaskie
- Dachy jednospadowe
- Dachy dwuspadowe/rowkowe
- Ściany pionowe z dachem dwuspadowym
- Ściany pionowe z dachem płaskim/jednospadowym
Dostępne są następujące normy:
-
EN 1991-1-4 wraz z narodowymi aneksami (Unia Europejska)
-
SIA 261 (Szwajcaria)
-
ASCE 7 (USA)
-
NBC (Kanada)
-
CTE DB-SE-AE (Hiszpania)
-
SANS 10160 (Republika Południowej Afryki)
-
GB 50009 (Chiny)
-
NTC (Włochy)

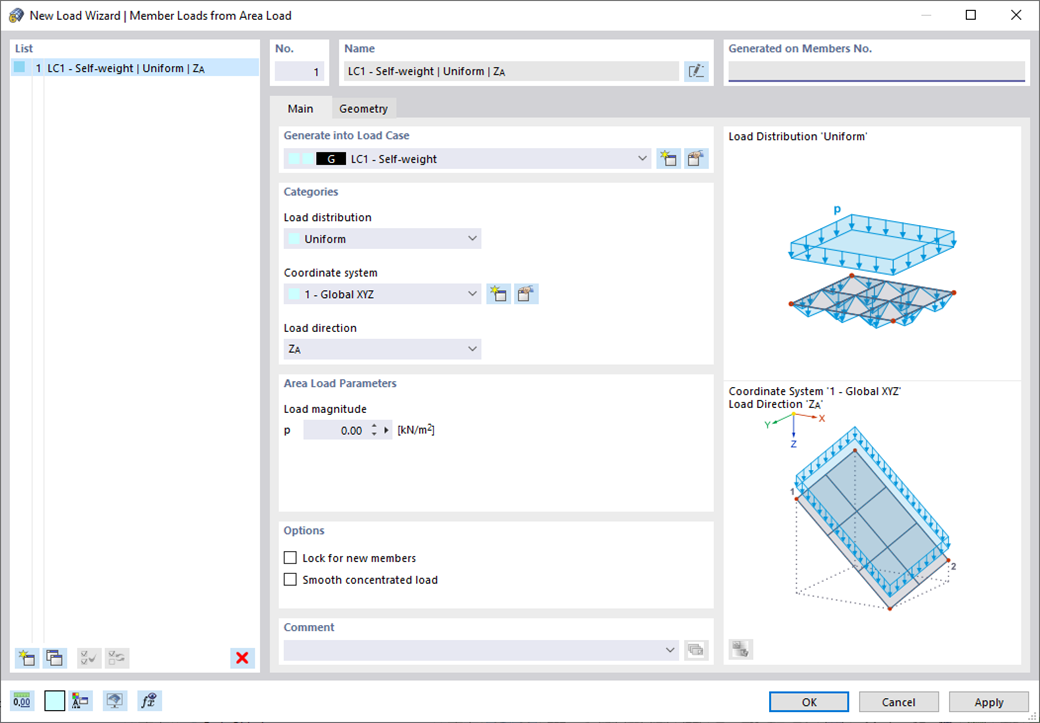

Generowanie obciążeń prętowych/na linie z wolnych obciążeń powierzchniowych
Możliwość łatwego wykorzystania wszystkich typów obciążeń. Obciążenia powierzchniowe można automatycznie przekształcić w obciążenia prętowe lub liniowe (RFEM).
W przypadku obciążeń prętowych od obciążeń powierzchniowych płaszczyznę należy zdefiniować za pomocą węzłów narożnych lub poprzez wybór komórek w grafice. Reszta działa sama.

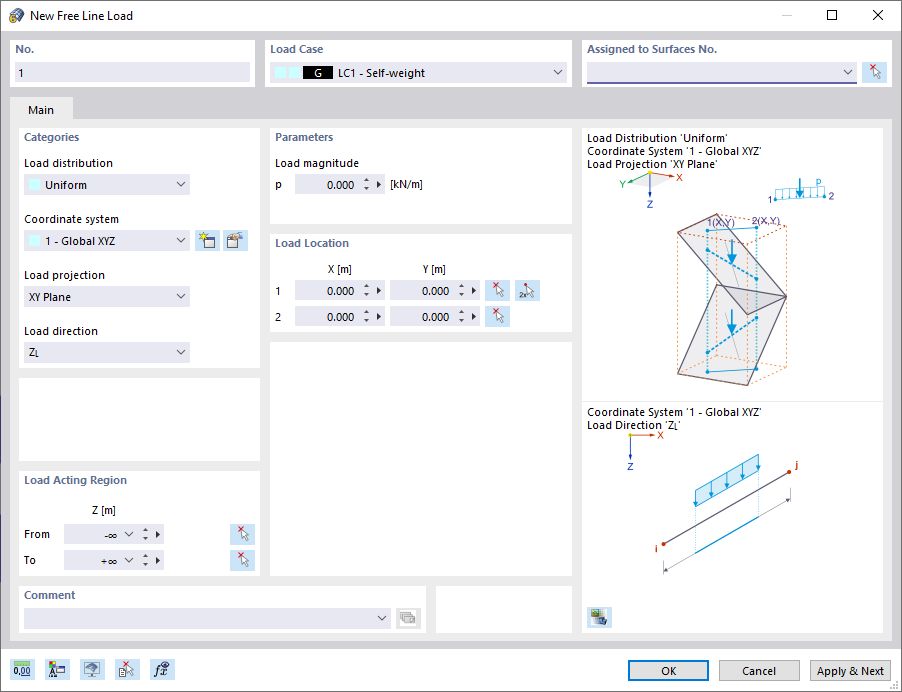

Generowanie obciążeń na prętach z wolnych obciążeń liniowych
Jeśli chodzi o modele czysto prętowe, jak np. ruszty kratowe, można skorzystać z przydatnej funkcji. Tutaj można zdefiniować wolne obciążenia liniowe (np. pochodzące od taśmociągów) i przypisać je proporcjonalnie do prętów.
Automatyczne generowanie kombinacji obciążeń | Normy
Za pomocą oprogramowania Dlubal możesz bezpiecznie i łatwo planować konstrukcje na całym świecie. W podstawowych ustawieniach wybierz spośród wielu norm. Ponadto możesz tam zdecydować, czy kombinacje mają być generowane automatycznie.
Dostępne normy to:
-
EN 1990 (Unia Europejska)
-
EN 1990 | Drewno (Unia Europejska)
-
EN 1990 | Mosty drogowe (Unia Europejska)
-
EN 1990 | Dźwigi (Unia Europejska)
-
EN 1990 | Geotechnika (Unia Europejska)
-
EN 1990 | Podstawa + Drewno (Unia Europejska)
-
EN 15512 (Unia Europejska)
-
ASCE 7 (USA)
-
ASCE 7 | Drewno (USA)
-
ASCE 7 | Szkło (USA)
-
ACI 318 (USA)
-
IBC (USA)
-
CAN/CSA (Kanada)
-
NBC (Kanada)
-
NBC | Drewno (Kanada)
-
NBR 8681 (Brazylia) -
NBR 7190-1 | Drewno (Brazylia)
-
IS 800 (Indie)
-
SIA 260 (Szwajcaria)
-
SIA 260 | Drewno (Szwajcaria)
-
BS 5950 (Wielka Brytania) -
GB 55001 | GB 55002 (Chiny)
-
GB 50009 | GB 50011 (Chiny)
-
GB 50068 | GB 50011 (Chiny)
-
GB 50007 | GB 50011 (Chiny)
-
CTE DB-SE (Hiszpania)
-
SANS 10160-1 (Republika Południowej Afryki)
-
SANS 10163-1 | Drewno (Republika Południowej Afryki)
-
NTC (Włochy)
-
NTC | Drewno (Włochy)
-
AS/NZS 1170.0 (Australia) -
SP 20.13330 (Rosja) -
TSC | Stal (Turcja) -
TSC (Turcja)
Dla europejskiej normy EN dostępne są następujące załączniki krajowe:
-
DIN | 2012-08 (Niemcy) -
CEN | 2010-04 (Unia Europejska)
-
BDS | 2015-02 (Bułgaria) -
BS | 2009-06 (Wielka Brytania)
-
CSN | 2015-05 (Republika Czeska) -
CYS | 2010-06 (Cypr) -
DS | 2013-05 (Dania) -
ELOT | 2009-01 (Grecja) -
EVS | 2010-04 (Estonia) -
I.S. | 2010-03 (Irlandia) -
ILNAS | 2020-03 (Luksemburg) -
LST | 2012-01 (Litwa) -
LVS | 2015-01 (Łotwa) -
MS | 2010-05 (Malezja) -
NBN | 2015-07 (Belgia) -
NEN | 2019-11 (Holandia) -
NF | 2011-12 (Francja) -
NP | 2009-12 (Portugalia) -
NS | 2016-05 (Norwegia) -
ÖNORM | 2013-03 (Austria) -
PN | 2010-09 (Polska) -
SFS | 2010-09 (Finlandia) -
SIST | 2010-09 (Słowenia) -
SR | 2009-10 (Rumunia) -
SS | 2012-06 (Singapur) -
SS | 2019-01 (Szwecja) -
STN | 2010-11 (Słowacja) -
TKP | 2011-11 (Białoruś) -
UNE | 2019-04 (Hiszpania)
-
UNI | 2010-10 (Włochy)

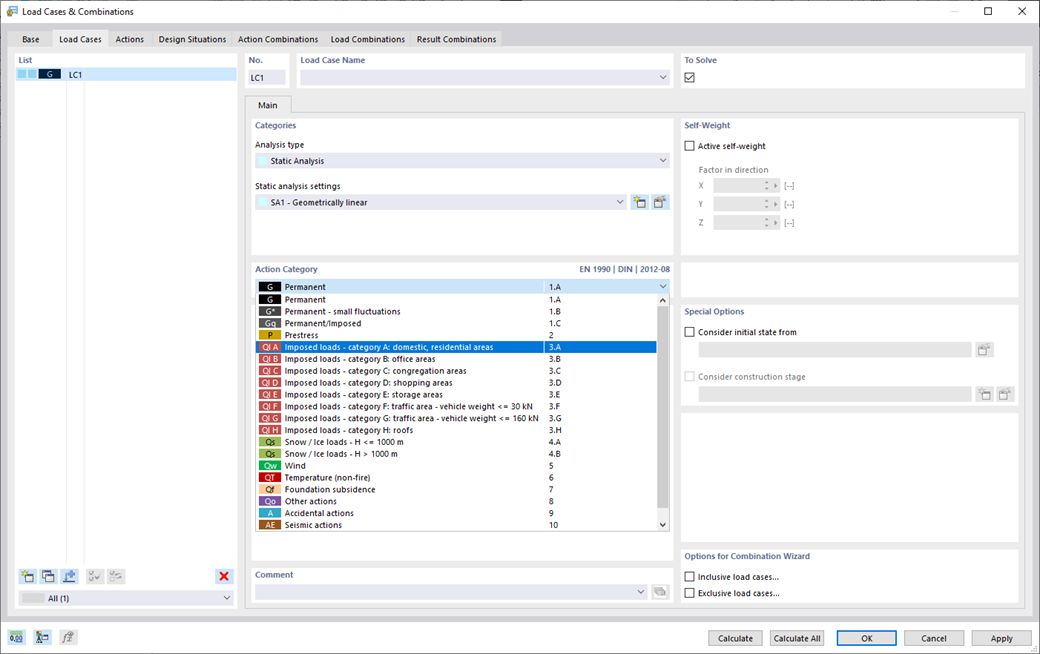

Przypadki obciążeń i kombinacje
Aby upewnić się, że konstrukcja jest w stanie wytrzymać wszystkie obciążenia, należy przejść do okna dialogowego "Przypadki obciążeń i kombinacje". Tutaj można tworzyć przypadki obciążeń i zarządzać nimi. Dodatkowo generowane są tutaj kombinacje oddziaływań i obciążeń oraz sytuacje obliczeniowe. Do poszczególnych przypadków obciążeń można przypisać kategorie oddziaływań wg. wskazanej normy. Jeżeli do danej kategorii oddziaływania zostało przypisane kilka obciążeń, mogą one działać jednocześnie lub naprzemiennie (na przykład wiatr z lewej strony lub wiatr z prawej strony).

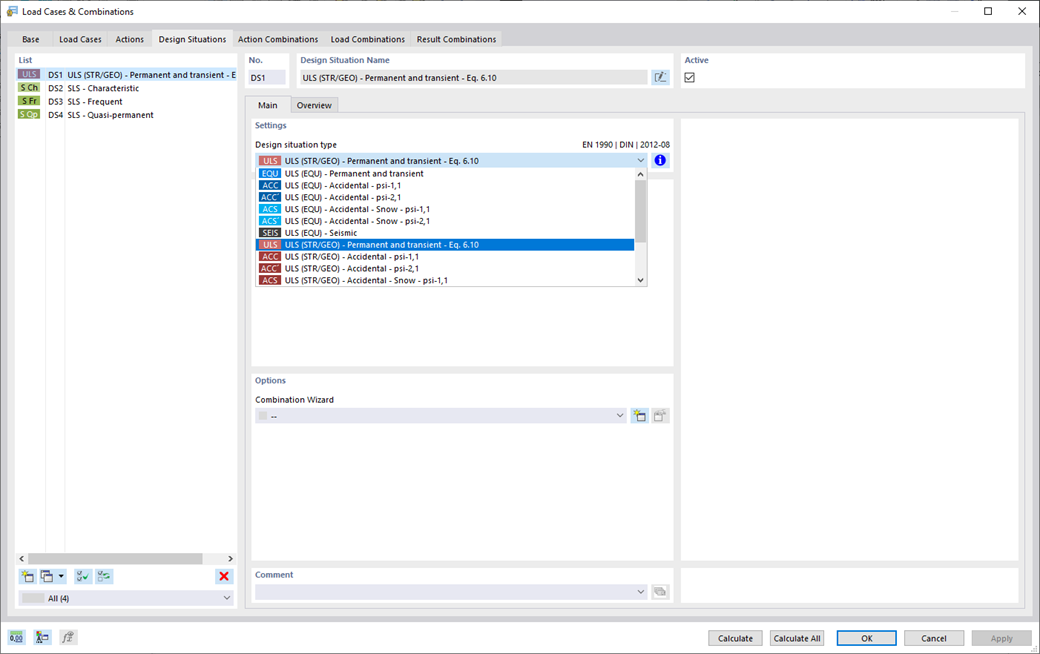

Formuły kombinacji
Jeśli chodzi o kombinacje oddziaływań, jesteś we właściwym miejscu. Dla kombinacji oddziaływań w stanie granicznym nośności i użytkowalności można wskazać różne sytuacje obliczeniowe zgodne z normą (np. SGN (STR/GEO) - stała/przejściowa, SLS - quasi-stała i inne). Ponadto istnieje możliwość uwzględniania imperfekcji w kombinacjach oraz określania wykluczających się przypadków obciążeń (np. obciążenie montażowe na dachu wyklucza równoczesne obciążeniem śniegiem).

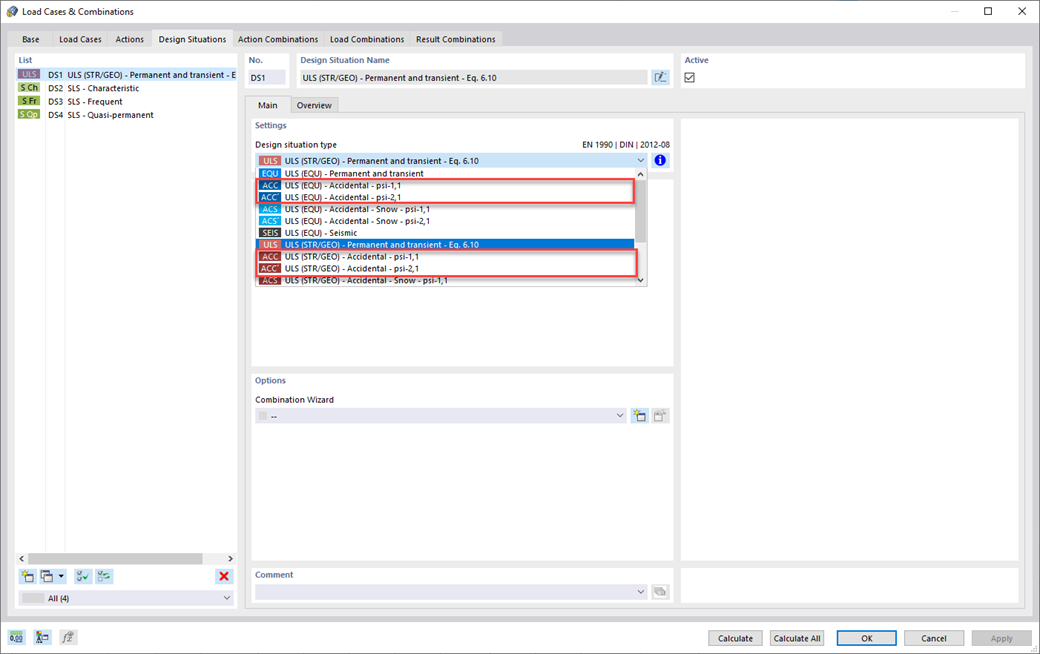

Wyjątkowe sytuacje obliczeniowe
Czy Twoje konstrukcje również muszą wytrzymać nietypowe warunki? Następnie należy wybrać sytuację obliczeniową 'Wyjątkowa'. Oddziaływania wyjątkowe, takie jak trzęsienia ziemi, obciążenia wybuchowe, kolizje i wiele innych, są tutaj uwzględniane automatycznie. Ponadto można wybrać sytuację obliczeniową 'Wyjątkowy śnieg' , aby podczas stosowania norm niemieckich 'nizina Północnoniemiecka' została automatycznie uwzględniona.

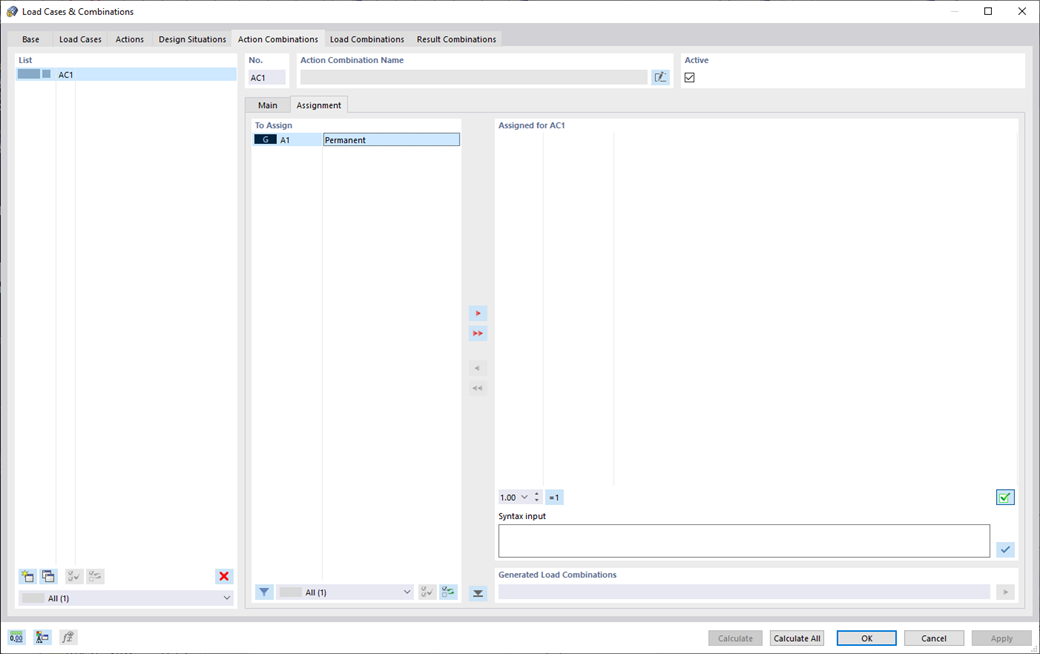

Kombinacje oddziaływań
Czy chcesz łączyć oddziaływania? Skorzystaj z tej funkcji. Tutaj oddziaływania są nakładane zgodnie z regułami kombinacji i są wykazywane jako tzw. 'kombinacje oddziaływań'. Możesz określić, które kombinacje oddziaływań ostatecznie zostaną uwzględnione przy generowaniu kombinacji obciążeń lub wyników. Na podstawie wygenerowanych kombinacji oddziaływań można również oszacować, jak reguły kombinacji wpływają na liczbę kombinacji.
Kombinacje obciążeń
Program RFEM 6 oferuje szereg przydatnych i efektywnych funkcji podczas pracy z kombinacjami obciążeń. Przypadki obciążeń zawarte w kombinacjach obciążeń są łączone, a następnie obliczane z uwzględnieniem odpowiednich współczynników (częściowe współczynniki bezpieczeństwa i kombinacji, współczynniki dotyczące klas konsekwencji itd.). Kombinacje obciążeń można tworzyć automatycznie zgodnie z formułami kombinacji określonymi w stosownej normie. Obliczenia można przeprowadzić zgodnie z liniową analizą statyczną, analizą drugiego rzędu, analizą dużych odkształceń oraz analiza postkrytyczną. Opcjonalnie można wybrać, czy siły wewnętrzne mają być odniesione do odkształconej lub nieodkształconej konstrukcji.

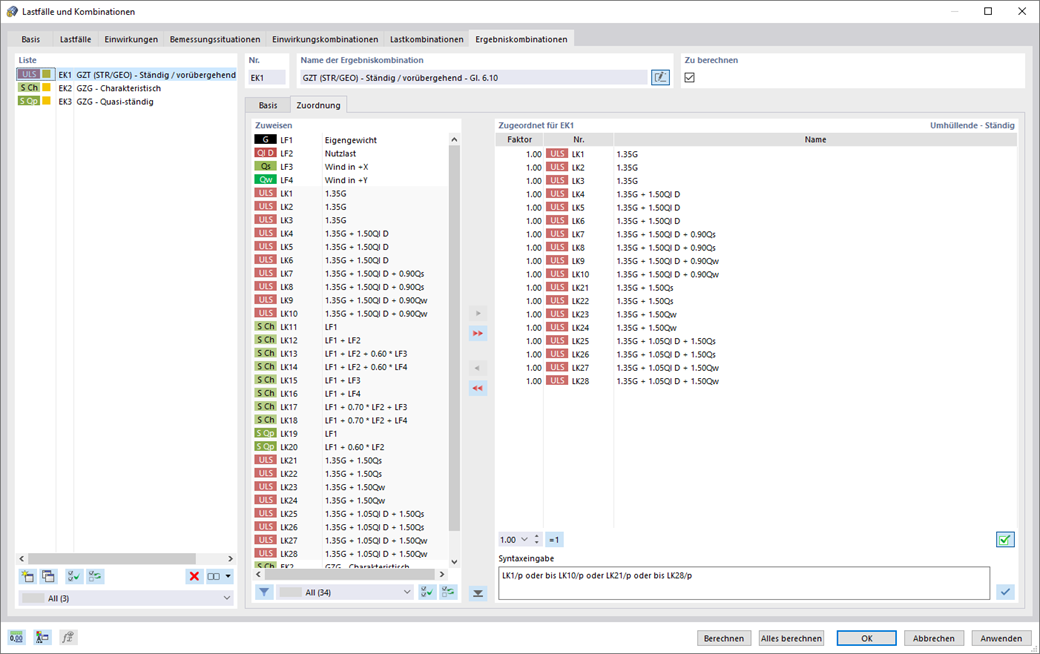

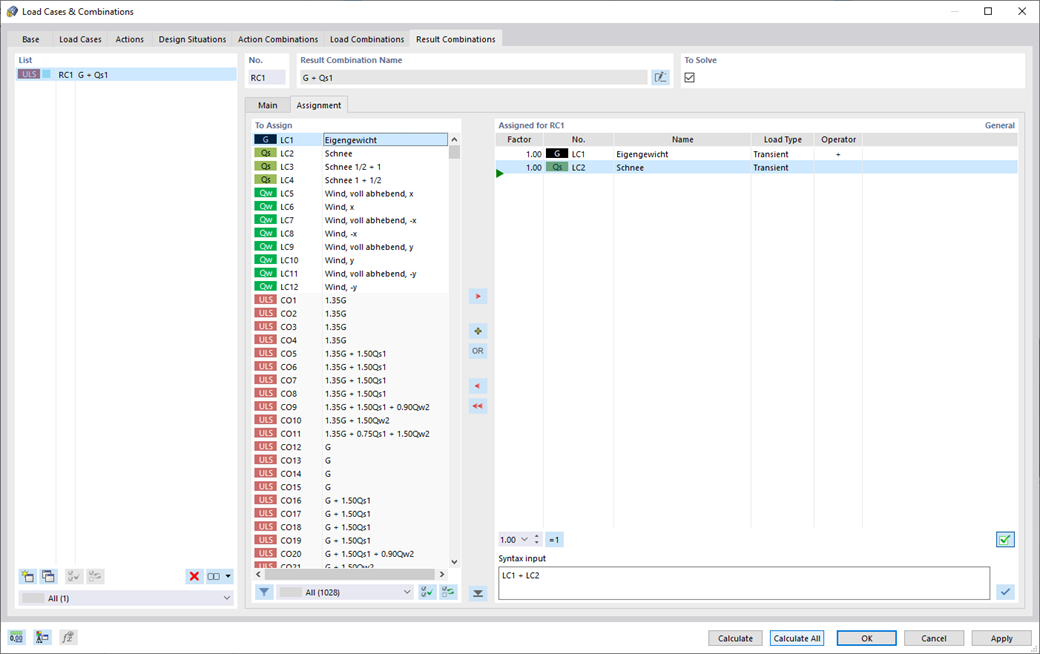

Kombinacje wyników
Program RFEM 6 jest niezawodny nawet wtedy, gdy chodzi o kombinację wyników. Najpierw obliczane są przypadki obciążeń zawarte w kombinacjach wyników. Następnie uzyskane wyniki są poddane superpozycji z uwzględnieniem odpowiednich współczynników. W kombinacjach wyników można superponować ze sobą wyniki przypadków obciążeń, kombinacji obciążeń oraz innych kombinacji wyników. Domyślne siły wewnętrzne są sumowane arytmetycznie. Istnieje jednak możliwość użycia sumy kwadratów, która jest adekwatna w przypadku analizy dynamicznej.
Modyfikacja sztywności/uwzględnianie początkowych deformacji
Należy zwrócić uwagę na sztywności i początkowe odkształcenia. Dla poszczególnych przypadków obciążeń lub ich kombinacji istnieje możliwość modyfikacji sztywności materiałów, przekrojów, podpór węzłowych, liniowych i powierzchniowych, a także przegubów prętowych i przegubów liniowych dla wszystkich lub wybranych elementów. Można również uwzględnić deformacje początkowe z innych przypadków obciążeń lub kombinacji obciążeń.
