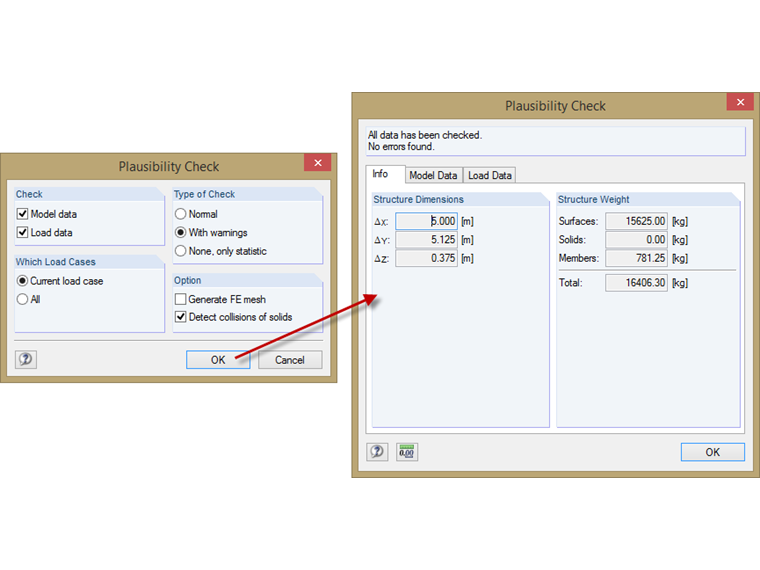

W programach RFEM i RSTAB przed rozpoczęciem obliczeń można sprawdzić poprawność wprowadzonych danych. W tym celu należy zaznaczyć opcję "Narzędzia" -> "Sprawdzenie wiarygodności ..." lub użyć odpowiedniego przycisku na pasku narzędzi. Dostępne są trzy różne typy kontroli.

Typ "Normalny" sprawdza kompletność wprowadzonych parametrów oraz poprawność zapisów danych. Jeżeli zatem w wierszu tabeli brakuje elementu, ten typ kontroli umożliwia jego identyfikację.

Typ domyślny 'Z ostrzeżeniami' umożliwia szczegółową kontrolę danych wejściowych, znajdując również węzły o identycznych współrzędnych.

W przypadku wybrania typu "Brak, tylko statystyka" zgłaszane jest tylko podsumowanie danych wejściowych, w tym wymiary modelu, ciężar całkowity i liczba węzłów, prętów itd.

W programie RFEM można też wybrać opcję Wygeneruj siatkę ES, aby wygenerować siatkę ES podczas kontroli poprawności.
