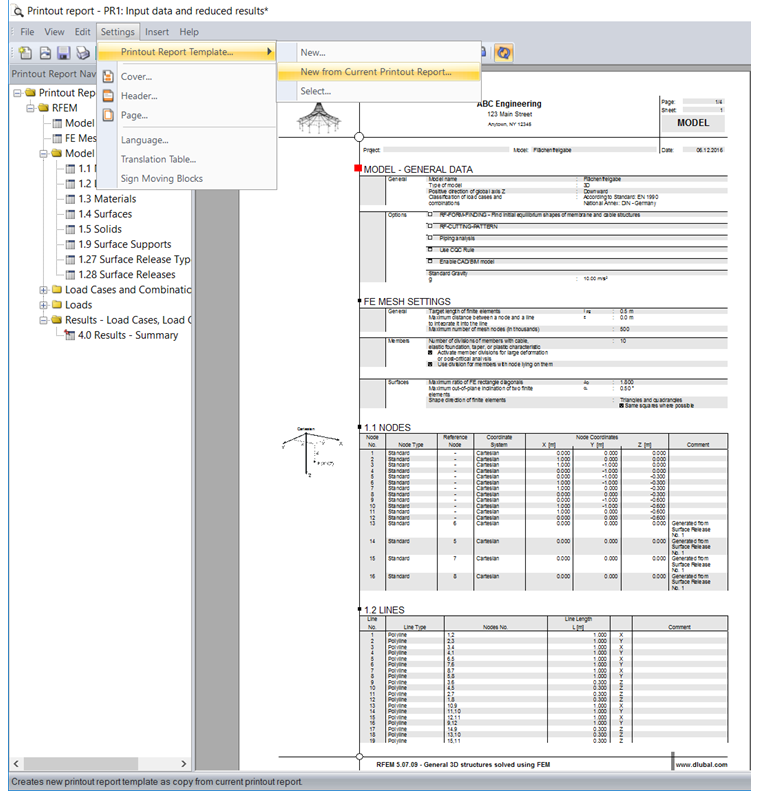

Należy uruchomić protokół wydruku, wybierając opcję Ustawienia → Szablon protokołu wydruku → Wybrać w menu.
Należy kliknąć przycisk [Zmień nazwę wybranego szablonu protokołu wydruku], aby przypisać nową nazwę do szablonu.
Nazwę protokołu wydruku można zmienić za pomocą menu Plik → Zmień nazwę.
