FAQ 000090 PL

1. grudnia 2017

Robert Vogl Moduły dodatkowe RF-FE-LTB FE-LTB RSTAB RFEM

Wstawiłem predeformację do programu RSTAB.

W razie potrzeby program FE-LTB przejmuje obciążenia, a może również odkształcenia wstępne?

Odpowiedź

Zgodnie z normą DIN 18800 część 2 oraz EN 1993-1-1 do obliczeń według geometrii II należy podać imperfekcje geometryczne w celu uwzględnienia imperfekcji geometrycznych i konstrukcyjnych.

Przebieg predeformacji powinien być zastosowany w trybie drgań o wyboczeniu zwyrodnieniowym lub wyboczeniu skrętnym na boki.

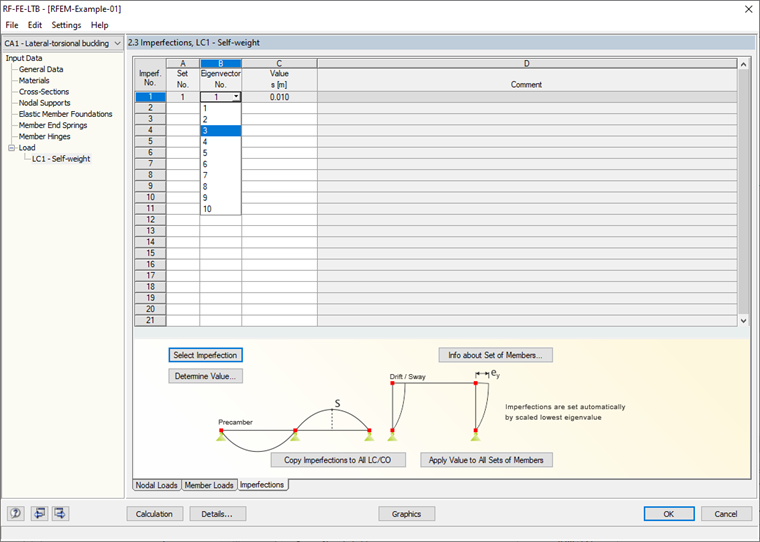

Z tego względu w programie FE-LTB obliczany jest tryb własny należący do najmniejszej wartości własnej (wstępna analiza wartości własnych), a następnie wybierany jako początkowy tryb deformacji.

Zastosowana imperfekcja jest teraz wykonywana przez użytkownika poprzez skalowanie trybu własnego.

Ze względu na to, że predewacja w programie FE-LTB jest dobierana zgodnie ze trybem własnym, imperfekcje wprowadzone w programie RSTAB nie mogą być importowane. Zostaną one zignorowane.

Słowa kluczowe

Niedoskonałość Wygięcie wstępne Kształt trybu Równoważna imperfekcja
