V programu RSTAB jsem definoval počáteční deformaci. Pokud přídavný modul FE-LTB přebírá zatížení, proč ne také imperfekci?

Odpověď

Podle normy EN 1993-1-1 a DIN 18800 část 2 je při výpočtu podle teorie II. řádu nutné zadat geometrické náhradní imperfekce pro zjištění geometrických a konstrukčních imperfekcí. Tuto počáteční deformaci je nutné zohlednit vzhledem k nejmenšímu vlastnímu tvaru vybočení resp. vlastnímu tvaru při klopení.

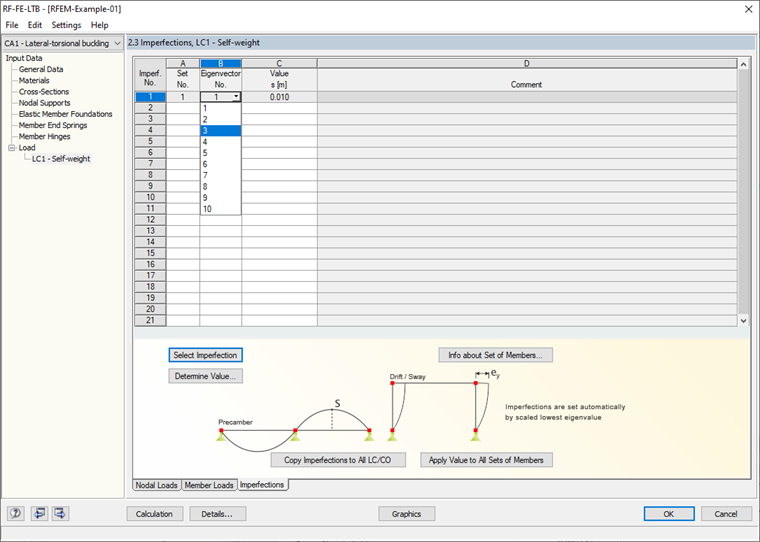

V přídavném modulu RF-/FE-LTB se proto k nejmenšímu vlastnímu číslu spočítá příslušný vlastní tvar (předpokládaná analýza vlastních čísel) a vybere se jako tvar počáteční deformace. Použití imperfekce potom proběhne na základě úpravy měřítka vlastního tvaru uživatelem.

Počáteční deformace v přídavném modulu RF-/FE-LTB tak vycházejí z vlastního tvaru. Imperfekce definované v programu RFEM/RSTAB nehrají žádnou roli, a proto se nepřevezmou.

Klíčová slova

Imperfekce Počáteční zakřivení Vlastní tvar Náhradní imperfekce
