FAQ 000107 PL

1. grudnia 2017

Modelowanie | Konstrukcja RF-IMP RSTAB RFEM

Mam problem z definicją imperfekcji równorzędnych w RSTAB. jaki współczynniki muszę uwzględnić w prawidłowym wpisie?

Odpowiedź

Ogólnie należy zwrócić uwagę na poniższe kwestie:

  • Pręty muszą mieć ten sam obrót.
  • Kierunek wpisu imperfekcji jest powiązany z lokalnymi osiami y i z. Powiązanie z głównymi osiami u i v jest również możliwe w przypadku odchylających się osi głównych.
  • Można także wpłynąć na pozycję poprzez zmianę znaków wartości imperfekcji.

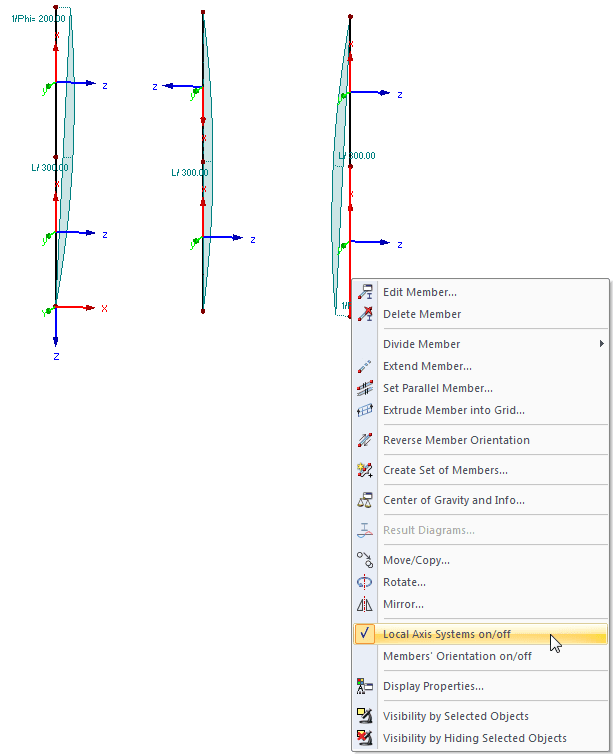

Dlatego podczas określania imperfekcji często pomocne jest wyświetlenie lokalnego układu osi pręta: należy wybrać pręt klikając prawym klawiszem myszy i aktywować wyświetlenie lokalnego układu osi pręta w menu skrótów.

Słowa kluczowe

Imperfekcja Równoważna imperfekcja
