FAQ 000107 DE

Modellierung | Struktur RF-IMP RSTAB

Ich habe Probleme bei der Definiton von Ersatzimperfektionen in RSTAB. Worauf muss ich achten?

Antwort

Bei der Eingabe von Imperfektionen gelten folgende Grundsätze:

  • Die Stäbe müssen über die gleiche Stabdrehung verfügen.
  • Bei der Eingabe von Imperfektionen bezieht sich die Richtung auf die lokalen Achsen y und z. Bei unsymmetrischen Querschnitten ist auch ein Bezug auf die Hauptachsen u und v möglich.
  • Durch das Vorzeichen der Imperfektionsgröße kann die Lage und Orientierung der Imperfektion beeinflusst werden.

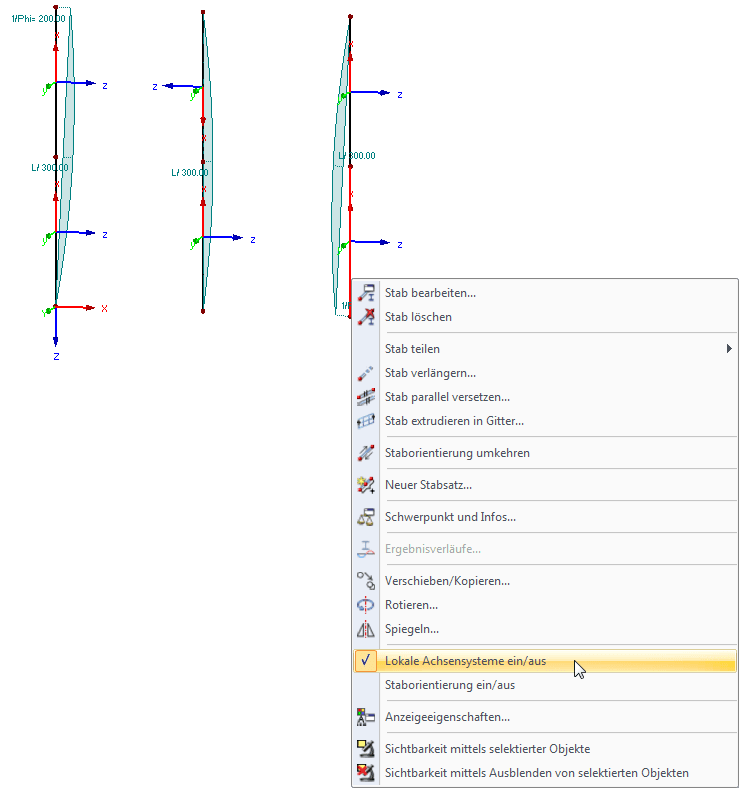

Es ist hilfreich, die lokalen Stabachsensysteme anzeigen zu lassen. Hierzu klicken Sie einen Stab mit der rechten Maustaste an. Im Kontextmenü können Sie die Anzeige der Stab-Achsensysteme aktivieren.
