FAQ 000107 CS

1. prosince 2017

Modelování | Konstrukce RF-IMP RSTAB RFEM

Mám problémy s definicí rovnocenných imperfekcí v programu RSTAB. Které faktory mám zohlednit při správném zadávání?

Odpověď

Obecně je třeba dávat pozor na následující skutečnosti:

  • Pruty musí mít stejný rotaci prutu.
  • Smysl zadání imperfekcí se vztahuje k lokálním osám y a z. Vztah mezi hlavními osami u a vV je možný také v případě odchylky hlavních os.
  • Pozici lze ovlivnit také změnou znamének pro hodnotu imperfekce.

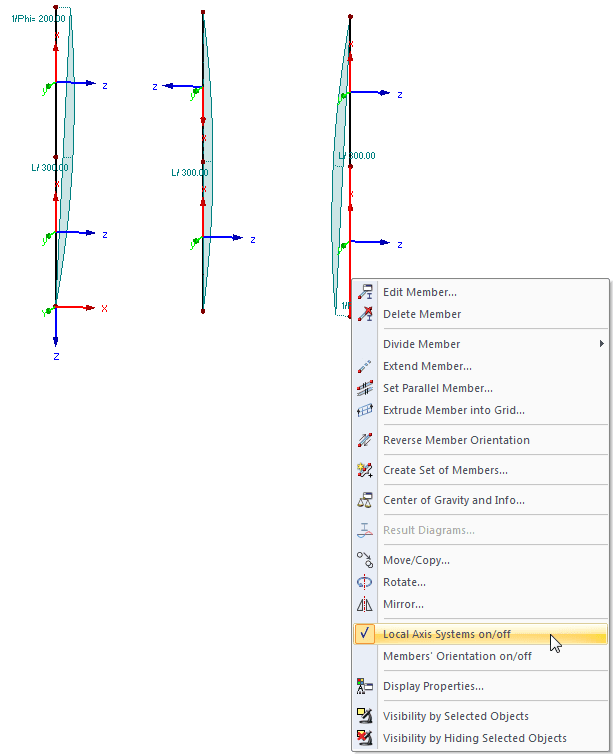

Při zadávání imperfekcí je proto často vhodné zobrazit lokální osové systémy prutů: kliknutím pravým tlačítkem myši klikneme na příslušné prvky a v místní nabídce aktivovat zobrazení lokálních souřadných systémů.

Klíčová slova

Imperfekce Ekvivalentní imperfekce
