Pytanie

Chciałbym poznać ciężar własny mojego modelu. Za pomocą sprawdzenia poprawności mogę szybko określić masę modelu. Jak mogę uzyskać ciężar poszczególnych typów belek lub elementu ze stali klasy S 235 i S 355?


Odpowiedź:

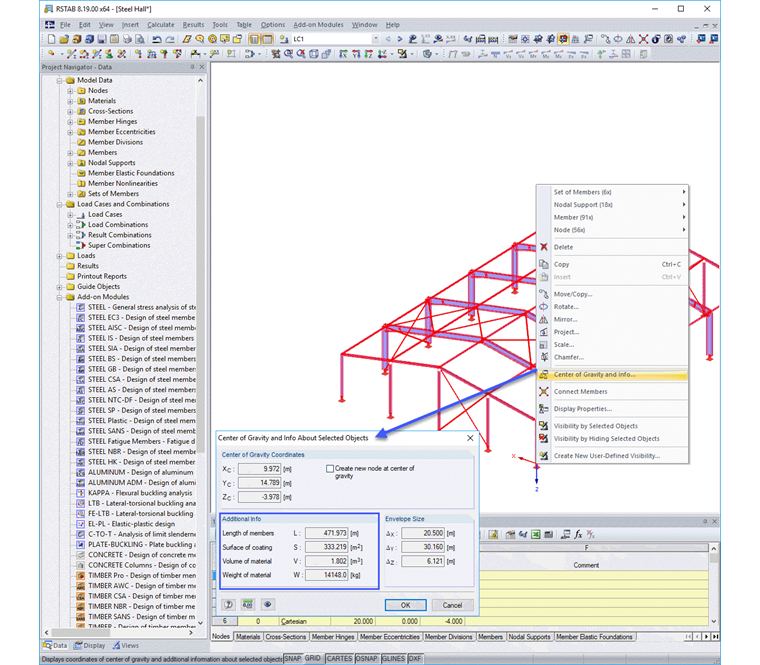

Już podczas wprowadzania danych można wyświetlić środek ciężkości i inne informacje dotyczące części modelu:

  • Użyj opcji „Widoczności” w nawigatorze Widoki , aby wyświetlić odpowiednie obiekty.
  • Wybierz je, rysując okno.
  • Kliknij zaznaczenie prawym przyciskiem myszy, aby otworzyć menu kontekstowe.
  • Wybierz pozycję Środek ciężkości i Informacje.

W oknie informacyjnym można teraz zobaczyć Ciężary materiałowe wybranych obiektów.
