FAQ 000327 DE

Berechnung RFEM RSTAB

Ich möchte während der Eingabe das Eigengewicht des Modells wissen. Die Modellmasse kann ich mit der Plausibilitätskontrolle auch schnell ermitteln.

Wie kann ich aber das Gewicht der einzelnen Trägertypen oder den Anteil der Stahlgüten S 235 und S 355 ablesen?

Antwort

Es besteht die Möglichkeit, den Schwerpunkt und weitere Informationen von Teilen des Modells schon während der Eingabe anzuzeigen:

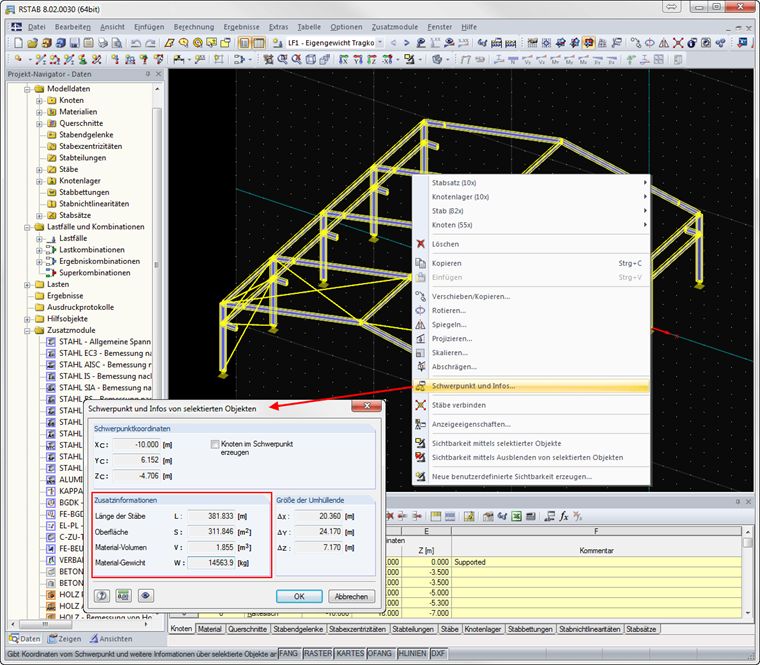

Nutzen Sie die Sichtbarkeiten im Ansichten-Navigator, um die relevanten Objekte darzustellen. Selektieren Sie diese durch Aufziehen eines Fensters. Mit einem Rechtsklick auf die Selektion öffnen Sie dann das Kontextmenü. Dort wählen Sie den Eintrag Schwerpunkt und Infos.

Im Infofenster können Sie das Material-Gewicht [kg] der selektieren Objekte ablesen.
