Pytanie

Q: W module dodatkowym FOUNDATION Pro w dwóch ostatnich oknach wyników wyświetlane jest zestawienie stali i kubatura betonu. Jak mogę wydrukować te dwie strony?

W protokole wydruku można wybrać zarówno okna &quot;Wykaz elementów stalowych&quot; jak i &quot;Kubatura betonu&quot;.W tym celu należy otworzyć protokół wydruku (menu „Edytować”), w nawigatorze wybrać FOUNDATION Pro i kliknąć zakładkę „Wyniki 1”. Należy zaznaczyć pole wyboru &quot;Rysunki zbrojenia&quot; i kliknąć &quot;Szczegóły&quot; znajdujące się obok niego.Otworzy się okno &quot;Rysunki zbrojenia do wyświetlenia&quot;, w którym należy wybrać opcję &quot;Lista części&quot;.Po potwierdzeniu wyboru przyciskiem [OK] lista części i kubatura betonu są wyświetlane jednocześnie w grafice.

W module dodatkowym FOUNDATION Pro w dwóch ostatnich oknach wyników wyświetlane jest zestawienie stali i kubatura betonu. Jak mogę wydrukować te dwie strony?

Odpowiedź:

W protokole wydruku można wybrać zarówno okna "Wykaz elementów stalowych" jak i "Kubatura betonu".

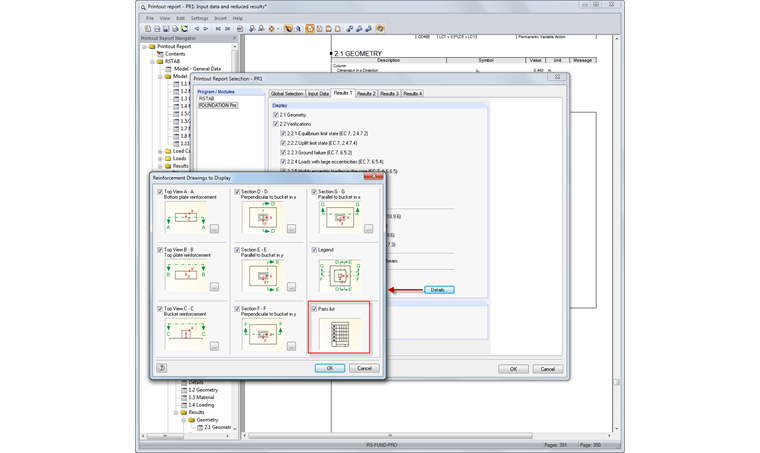

W tym celu należy otworzyć protokół wydruku (menu „Edytować”), w nawigatorze wybrać FOUNDATION Pro i kliknąć zakładkę „Wyniki 1”. Należy zaznaczyć pole wyboru "Rysunki zbrojenia" i kliknąć "Szczegóły" znajdujące się obok niego.

Otworzy się okno "Rysunki zbrojenia do wyświetlenia", w którym należy wybrać opcję "Lista części".

Po potwierdzeniu wyboru przyciskiem [OK] lista części i kubatura betonu są wyświetlane jednocześnie w grafice.

FAQ

[EN] FAQ 000395 | W module dodatkowym FOUNDATION Pro znajduje się zestawienie stali i betonu ...

Globalny wybór danych FOUNDATION
