Sandy Matula Ustawienia wyświetlania RFEM

W graficznej prezentacji sił podporowych linii widzę, że odległość między strzałkami jest bardzo mała. Jak mogę to zmienić?

Odpowiedź

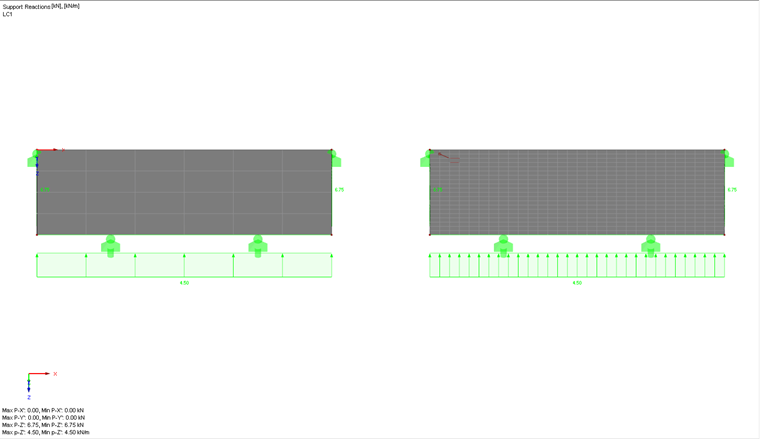

Odległość pomiędzy strzałkami zależy od siatki ES.

Nie można go zmienić poprzez zmianę właściwości wyświetlania.

Po zakończeniu obliczeń w każdym węźle ES znajduje się wartość wynikowa, co oznacza, że w dowolnym węźle ES znajduje się również wartość podpory liniowej, a zatem wyświetlana jest strzałka podpory.

Odległość między strzałkami można zmieniać za pomocą długości docelowej elementów skończonych. Zmiany te można wprowadzać poprzez wybranie opcji "Ustawienia siatki ES" w menu "Obliczenia".

Słowa kluczowe

Siatka ES Wyświetlanie Siła podparcia liniowego Odległość Strzałka
