Bei der Darstellung der Linienlagerkräfte ist der Abstand zwischen den Pfeilen sehr gering. Wie kann dieser verändert werden?

Antwort

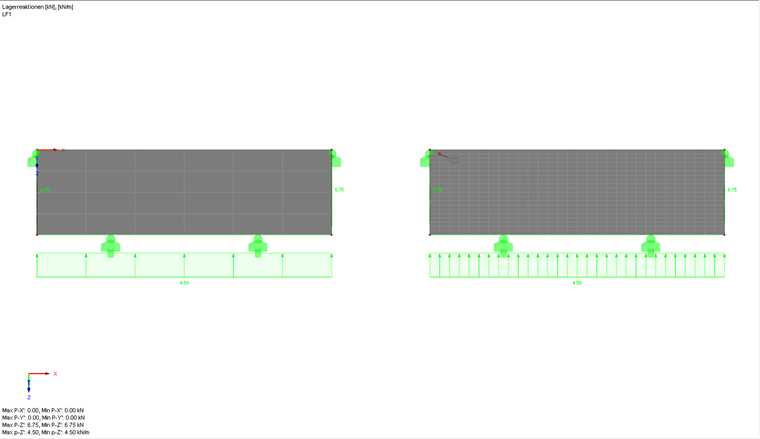

Der Abstand zwischen den Pfeilen ist vom FE-Netz abhängig. Über die Anzeigeeigenschaften kann er nicht verändert werden.

Die Berechnung liefert in jedem FE-Netzknoten einen Ergebniswert, sodass in jedem FE-Knoten auch ein Wert des Linienlagers und somit auch ein Auflagerpfeil vorhanden ist.

Verändern können Sie den Intervallabstand zwischen den Pfeilen nur über die angestrebte Länge der FE-Elemente. Dies ist über das Pulldown-Menü Berechnung → FE-Netz-Einstellungen möglich.

Schlüsselwörter

FE-Netz Darstellung Linienlagerkraft Abstand Pfeil
