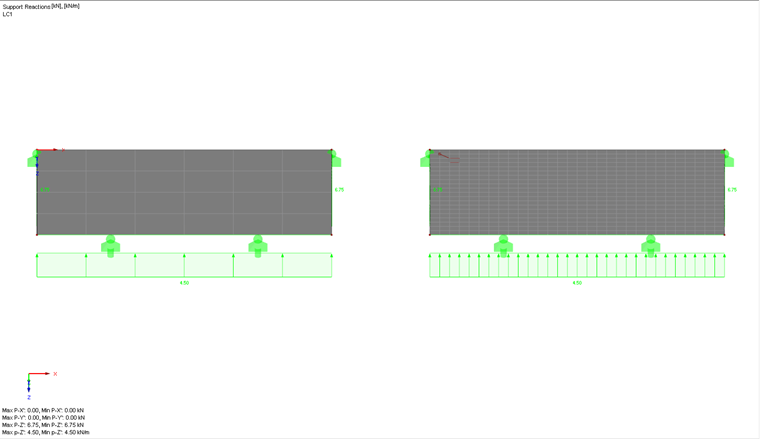

V grafickém znázornění liniových podporových sil vidíme, že vzdálenost mezi šipkami je velmi malá. Jak mohu změnit?

Odpověď

Rozteč mezi šipkami závisí na síti konečných prvků.

Není ovšem možné měnit vlastnosti zobrazení.

Po výpočtu se zobrazí výsledná hodnota v každém uzlu sítě konečných prvků, což znamená, že jakýkoli uzel sítě KP zahrnuje také hodnotu linkové podpory, a proto se zobrazí šipka podpory.

Intervalovou vzdálenost mezi šipkami lze změnit pomocí cílové délky konečných prvků. Změny lze provést příkazem z hlavní nabídky "Vypočítat" příkazem "Nastavení sítě konečných prvků".

Klíčová slova

Síť KP Zobrazení Lineární podporová síla Odsazení Šipka
