Pytanie

Chciałbym wydrukować określoną stronę protokołu wydruku. Jednak drukowana jest inna strona.Jaka może być przyczyna i jak mogę rozwiązać problem?

Odpowiedź:

Różnica pomiędzy protokołem wydruku a wydrukiem na papierze może wynikać z faktu, że strona tytułowa nie jest numerowana.

W przeciwnym razie może wystąpić następująca przyczyna: Protokół wydruku jest zawsze tworzony przez sterownik drukarki, zdefiniowany jako domyślny. Dlatego należy używać również tej drukarki domyślnej. Aby znaleźć rozwiązanie, należy ustawić „drukarkę papierową” jako drukarkę domyślną lub zainstalować nowy sterownik drukarki i ustawić go jako domyślną.

Aktualizacje sterowników można znaleźć na przykład na stronie www.treiber.de.

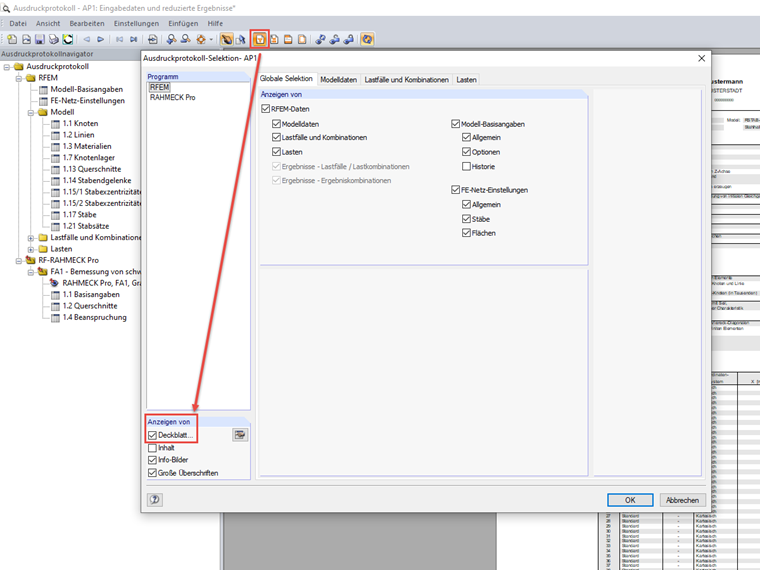

Strona tytułowa protokołu wydruku
