FAQ 001450 PL

1. grudnia 2017

Modelowanie | Konstrukcja RFEM RSTAB

Jak mogę uprościć proces modelowania?

Odpowiedź

RSTAB 8 i RFEM 5 oferują możliwość tworzenia linii. Można tworzyć rastry kartezjańskie, ukośne, sferyczne lub cylindryczne. Można je też wymiarować i oznaczać etykietami. Rastry liniowe zdefiniowane przez użytkownika ułatwiają modelowanie konstrukcji składających się z powierzchni, kratownicy lub kratownicy belownicy.

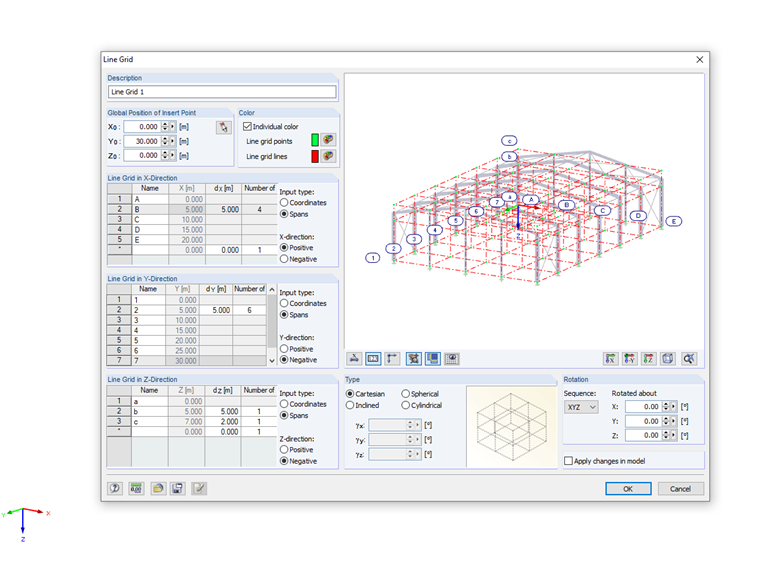

Okno dialogowe służące do tworzenia nowej rastra liniowego wywoływane jest za pomocą opcji "Raster liniowy" w menu "Wstawić". Pojawi się okno dialogowe "Raster liniowy", w którym można zdefiniować nową siatkę.

Ustawienia rastra liniowego można zapisać jako szablony i później ponownie wykorzystać.
