Linienraster einfügen

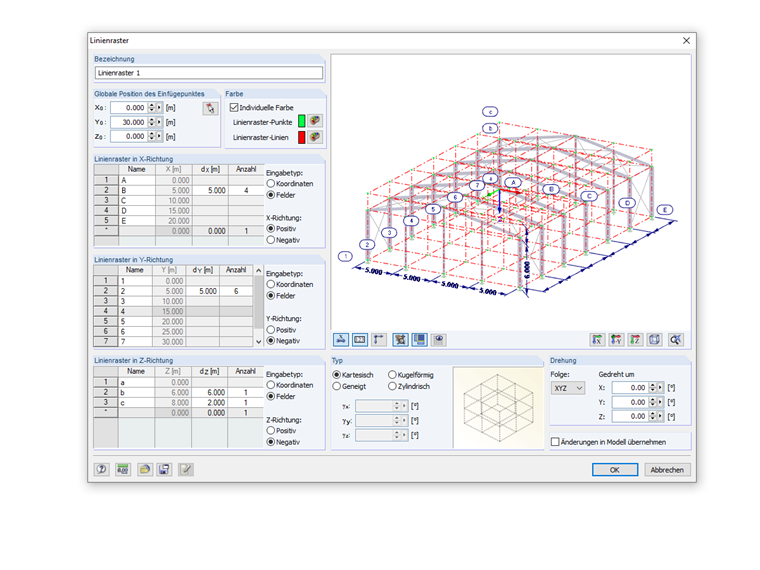

Bild 01 - Linienraster einfügen

1. Dezember 2017

001450

Markus Baumgärtel

Modellierung | Struktur

RFEM

RSTAB

Gibt es eine Möglichkeit, das Konstruieren von Systemen zu vereinfachen?

Antwort

Es besteht in RSTAB und RFEM die Möglichkeit, Linienraster zu erzeugen. Kartesische, schräge, kugelförmige und zylindrische Raster können erstellt und natürlich auch beschriftet und vermaßt werden. Diese erleichtern die Modellierung von Flächen-, Trägerrost- oder Gittermodellen.

Der Dialog zum Erzeugen eines neuen Linienrasters wird aufgerufen über das Menü "Einfügen" -> "Linienraster". Es erscheint der Dialog "Linienraster" zur Definition des neuen Rasters.

Die Einstellungen für das Linienraster können als Muster abgespeichert und später wieder verwendet werden.

Schlüsselwörter

Linienraster Raster
