V programech RFEM a RSTAB lze vytvořit liniové rastry. Kartézské, šikmé, sférické a cylindrické rastry lze samozřejmě vytvářet a označovat. Ty usnadňují modelování plošných, nosníkových nebo rastrových modelů.

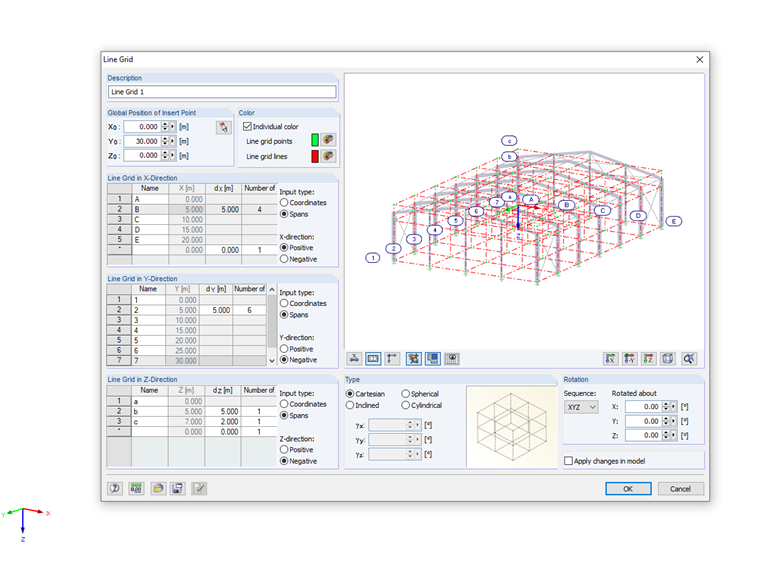

Dialog pro vytvoření nového liniového rastru otevřeme z hlavní nabídky "Vložit" → "Liniový rastr". Otevře se dialog "Liniový rastr", v němž lze nový rastr definovat.
Nastavení pro liniový rastr lze uložit jako šablonu a později znovu použít.
Ing. Baumgärtel zajišťuje technickou podporu zákazníkům společnosti Dlubal Software.
